Một thiết bị y tế thành phẩm hiếm khi nằm trong một phòng được kiểm soát. Nó rời khỏi nhà máy, ngồi trong khoang hàng hóa không được sưởi ấm, chờ trong kho lạnh, và cuối cùng được bật lên trong một phòng khám có thể lạnh hơn hoặc ấm hơn nhiều so với phòng thí nghiệm nơi nó được thiết kế. Bất kỳ bước nào trong số đó cũng có thể làm cứng một vòng đệm, làm mờ màn hình, tiêu hao pin, hoặc làm sai lệch kết quả đo của cảm biến — và hư hỏng thậm chí có thể chưa xuất hiện cho đến khi thiết bị ấm trở lại và hơi nước ngưng tụ hình thành bên trong vỏ máy.
Bài viết này giải thích tại sao kiểm tra độ tin cậy ở nhiệt độ thấp lại quan trọng đối với thiết bị y tế, điểm qua các tiêu chuẩn thử nghiệm liên quan, so sánh các loại buồng thử nghiệm, và cho thấy cách mộtbuồng thử nghiệm đóng băng công nghiệptừ LIB Industry Environmental Simulation giúp các đội kỹ thuật và chất lượng biến rủi ro thời tiết lạnh thành bằng chứng được ghi nhận và có thể lặp lại.
Nhiệt độ thấp tấn công vật liệu và linh kiện điện tử cùng một lúc. Nhựa trở nên giòn, chất kết dính mất độ bền bóc, chất bôi trơn đặc lại, và cáp cứng ra. Về phía điện tử, điện áp pin giảm, bộ dao động lệch thời gian, và mối hàn co lại với tốc độ khác so với bảng mạch in mà chúng được gắn lên.
Nguy hiểm không kết thúc khi quá trình tiếp xúc lạnh kết thúc. Một thiết bị được lưu kho ở -30°C có thể hỏng chỉsau khikhi nó trở lại phòng ấm, bởi vì hơi ẩm ngưng tụ trên bảng mạch lạnh ngay khi gặp không khí ấm và ẩm. Đó là lý do tại sao một kế hoạch kiểm tra độ tin cậy thiết bị y tế đúng cách kiểm tra ba cửa sổ riêng biệt: hiệu suất trong quá trình tiếp xúc, hiệu suất ngay sau khi phục hồi, và hiệu suất qua các chu kỳ lặp lại — không chỉ một lần ngâm lạnh đơn lẻ.

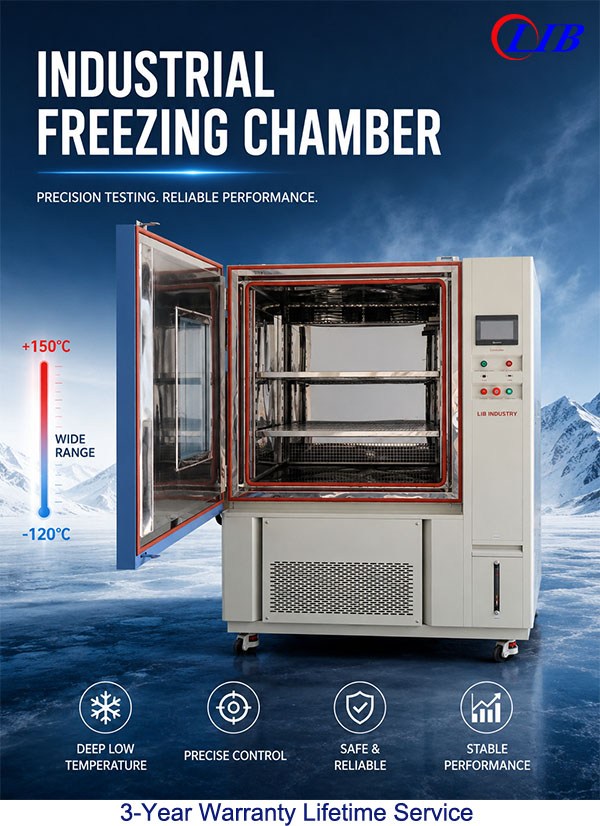

Một buồng thử nghiệm đóng băng công nghiệp tái tạo những điều kiện lạnh thực tế này bên trong một môi trường được kiểm soát, hiệu chuẩn và có thể lặp lại. Nó có thể giữ một thiết bị thành phẩm, một cụm lắp ráp con, một linh kiện, hoặc một lô hàng được đóng gói đầy đủ ở một điểm đặt chính xác — có cấp điện hoặc không cấp điện — trong khi các kỹ sư ghi lại thời gian khởi động, rò rỉ, độ lệch cảm biến, và sai số đo trước, trong và sau khi tiếp xúc. Tóm lại: nó thay thế việc phỏng đoán về "lạnh đến mức nào là quá lạnh" bằng dữ liệu mà các đội thiết kế và chất lượng có thể hành động.
Thiết bị chẩn đoán.Các máy phân tích, hệ thống con hình ảnh, và thiết bị phòng thí nghiệm kết hợp cảm biến, quang học, bơm và cơ khí chính xác. Thử lạnh có thể phát lộ khởi động chậm, sai lệch hiệu chuẩn, vỏ máy nứt, hoặc van kém nhạy — ví dụ, thời gian khởi động và sai số đo của một máy phân tích máu có thể được ghi lại trước khi tiếp xúc, tại điểm đặt, và sau khi phục hồi.
Thiết bị xách tay và chăm sóc tại nhà.Các đầu đọc cầm tay, màn hình di động, và thiết bị cấp cứu thấy sự dao động nhiệt độ rộng hơn so với các hệ thống cố định trong bệnh viện. Kiểm tra nên sử dụng mức sạc pin thực tế, vì pin được sạc đầy có thể che giấu điểm yếu khởi động lạnh, và nên kiểm tra các nút bấm, màn hình cảm ứng, đầu nối, và liên kết không dây khi thiết bị vẫn còn lạnh.
Linh kiện và cụm lắp ráp con.Bảng mạch, đầu nối, vòng đệm, cáp, và mối nối kết dính có thể được cách ly và thử nghiệm riêng lẻ, với điện trở, dòng điện tiêu thụ, nhiễu tín hiệu, và cách điện được giám sát qua cổng cáp của buồng thử nghiệm — hữu ích để truy ngược lỗi cấp hệ thống về một bộ phận cụ thể.
Tiêu chuẩn / Quy định |
Nội dung bao phủ |
IEC 60068-2-1:2025, Thử nghiệm A: Lạnh |
Các mức độ nghiêm trọng ưu tiên là +5, -5, -10, -20, -25, -33, -40, -50, -55, và -65°C, với thời lượng ưu tiên là 2, 16, 72, và 96 giờ. Không khí trong buồng thử nghiệm phải nằm trong khoảng ±2 K so với mục tiêu trong suốt giai đoạn ổn định (dung sai rộng hơn được áp dụng ở các mức độ lạnh nhất). |
IEC 60068-2-14, Thay đổi Nhiệt độ |
Được sử dụng khisự chuyển tiếpgiữa các nhiệt độ — chứ không chỉ là ngâm lạnh — là phương thức hư hỏng được quan tâm. Thông số kỹ thuật của thiết bị phải xác định nhiệt độ thấp/cao, thời gian tăng/giảm nhiệt, thời gian giữ, và số chu kỳ. |
ISO 13485:2016 |
Một tiêu chuẩn quản lý chất lượng, không phải là chỉ tiết nhiệt độ. Các điều khoản 7.3.6–7.3.7 yêu cầu các kế hoạch xác minh và thẩm định, phương pháp, và tiêu chí chấp nhận được lập tài liệu, sử dụng sản phẩm đại diện. |
ASTM D4332-22 |
Quản lý việc điều hòa các gói hàng trước khi mô phỏng vận chuyển, thường ở -18 ±2°C (đông lạnh) hoặc -55 ±3°C (cryogenic), được chọn để đại diện cho mối nguy phân phối thực tế. |
FDA QMSR (21 CFR Phần 820) |
Kể từ ngày 02 tháng 02 năm 2026, kết hợp ISO 13485:2016 bằng việc tham chiếu. FDA không bắt buộc một hồ sơ nhiệt độ lạnh phổ quát duy nhất — nhà sản xuất phải biện minh các điều kiện thử nghiệm, chọn mẫu, và tiêu chí chấp nhận dựa trên mục đích sử dụng và rủi ro. |
Thử nghiệm tiếp xúc nhiệt độ thấp— mẫu thử nguội dần, giữ ở điểm đặt sau khi ổn định, sau đó phục hồi, với các giới hạn đạt/không đạt (thời gian khởi động, tính toàn vẹn của vỏ máy, độ chính xác đo) được ghitrước khitrong quá trình chạy. Một thiết bị được định mức lưu trữ -20°C có thể được kiểm định ở -30°C trong 16 giờ với quá trình phục hồi được kiểm soát trong hai giờ.
Thử nghiệm chu kỳ nhiệt— di chuyển mẫu thử giữa hai cực (ví dụ, -30°C đến +60°C ở tốc độ 1–3°C/phút), giữ ở mỗi mức nền trong 20–50 chu kỳ, để bộc lộ các lỗi giao diện và mỏi mà một lần ngâm đơn lẻ sẽ bỏ sót. Việc phục hồi nên diễn ra trong không gian khô hoặc được kiểm soát độ ẩm để tránh ngưng tụ làm nhiễu kết quả.
Thử nghiệm độ tin cậy dài hạn— chạy trong 72–96 giờ hoặc lâu hơn để xác nhận các tuyên bố lưu trữ và sự xuống cấp chậm của vật liệu, với các kiểm tra chức năng định kỳ trong suốt quá trình.
Đặc điểm |

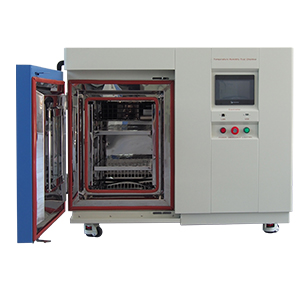

Buồng thử nghiệm để bàn / Nhỏ |
Buồng thử nghiệm đóng băng công nghiệp (LIB Industry) |
Buồng thử nghiệm dạng buồng đi bộ (Walk-In) |
Không gian làm việc điển hình |
Dưới 100 L |
100–1.000 L (có sẵn các kích thước tùy chỉnh) |
Nhiều mét khối |
Phù hợp nhất cho |
Linh kiện nhỏ, kiểm tra điểm đơn lẻ |
Thiết bị thành phẩm di động/chẩn đoán, cụm lắp ráp con, lô hàng đóng gói |
Toàn bộ palett, thiết bị lớn, kiểm tra lô nhiều đơn vị |
Kiểm soát tốc độ lạnh |
Thường cố định hoặc giới hạn |
Hồ sơ tăng/giảm/giữ/chu kỳ lập trình được |
Lập trình được, tăng/giảm chậm hơn do thể tích |
Chi phí lắp đặt và diện tích chiếm chỗ điển hình |
Thấp nhất |
Trung bình |
Cao nhất |
| Kiểm tra có cấp điện trong khi tiếp xúc | Truy cập cáp hạn chế trên một số mẫu |
Bao gồm cổng cáp tiêu chuẩn |
Tiêu chuẩn, với nhiều tùy chọn định tuyến hơn |
|
 |
 |
Đối với hầu hết các phòng thí nghiệm kỹ thuật và QA thiết bị y tế, buồng thử nghiệm đóng băng công nghiệp cỡ trung là giải pháp trung gian thực tế: đủ lớn cho thiết bị thành phẩm và gói hàng vận chuyển, nhưng vẫn đủ nhanh về tốc độ tăng/giảm nhiệt và đủ chính xác về độ đồng đều để hỗ trợ các quy trình của IEC 60068-2-1 và 60068-2-14.
Khả năng |
Hiệu suất |
Dải nhiệt độ |
-120°C đến +150°C |
Dao động nhiệt độ |
±0.5°C |
Sai lệch nhiệt độ |
±2.0°C |
Tốc độ làm lạnh / gia nhiệt tiêu chuẩn |
1°C/phút làm lạnh; 3°C/phút gia nhiệt |
Làm lạnh nhanh hơn (tùy chỉnh) |
Lên đến 3°C/phút |
Thể tích không gian làm việc |
100–1.000 L, có sẵn kích thước tùy chỉnh |
Kết cấu bên trong |
Thép không gỉ SUS304, tủ cách nhiệt, cửa sổ quan sát |
Dữ liệu & điều khiển |
Màn hình cảm ứng lập trình được, ghi nhật ký đường cong nhiệt độ, USB / RS485 / Ethernet |
| Bảo vệ an toàn | Quá nhiệt, quá dòng, áp suất cao môi chất lạnh, rò điện |
| |
Làm lạnh cơ học kiểu cascade giữ cho hoạt động ở nhiệt độ cực lạnh ổn định, luân chuyển không khí nhiều cánh quạt giảm các điểm nóng lạnh trong không gian làm việc, cửa sổ chống sương mù được sưởi ấm cho phép kiểm tra trực quan trong khi thử nghiệm, và cổng cáp 50 mm hỗ trợ kiểm tra có cấp điện và đo lường bên ngoài — tất cả có thể được thay đổi kích thước hoặc cấu hình lại cho phù hợp với mẫu thử cụ thể và bố trí phòng thí nghiệm.
|
|
|

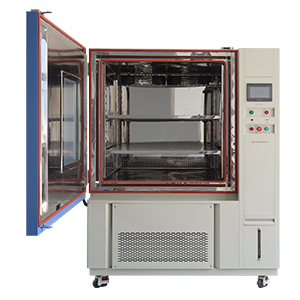

| Buồng thử nghiệm Nhiệt độ & Độ ẩm— kết hợp lạnh và độ ẩm được kiểm soát trong một hồ sơ duy nhất, hữu ích khi thông số kỹ thuật thiết bị yêu cầu cả thử nghiệm nhiệt ẩm và ngưng tụ cùng với tiếp xúc lạnh. | Buồng thử nghiệm Sốc Nhiệt— di chuyển mẫu thử giữa vùng nóng và lạnh trong vài giây thay vì vài phút, dành cho các sản phẩm mà sự chuyển tiếp nhiệt độ nhanh — chứ không chỉ là lạnh ổn định — là phương thức hư hỏng được quan tâm. | Buồng thử nghiệm môi trường dạng Walk-In— một tùy chọn thể tích lớn hơn cho các phòng thí nghiệm cần thử nghiệm lô nhiều đơn vị thành phẩm hoặc toàn bộ palett vận chuyển theo một hồ sơ duy nhất. |
Các buồng thử nghiệm mô phỏng môi trường của LIB Industry được thiết kế kỹ thuật, xây dựng, và đưa vào vận hành như một dự án hoàn chỉnh thay vì một chiếc hộp đơn lập. Mỗi buồng thử nghiệm rời nhà máy đều trải qua một bài kiểm tra vận hành 72 giờ và hiệu chuẩn đầy đủ trước khi vận chuyển. Sau khi lắp đặt, khách hàng nhận được hướng dẫn thiết lập tại chỗ hoặc từ xa và đào tạo người vận hành để nhân viên phòng thí nghiệm có thể chạy các hồ sơ phù hợp với IEC/ASTM một cách chính xác ngay từ ngày đầu tiên, được hỗ trợ bởi bảo hành ba năm của LIB Industry và theo dõi kỹ thuật liên tục thông qua các đội hậu mãi và dịch vụ địa phương.(Hình ảnh hiện trường, hồ sơ lắp đặt, và tài liệu đào tạo từ các dự án đã hoàn thành của LIB Industry sẵn sàng khi được yêu cầu.)
Buồng thử nghiệm đóng băng công nghiệp được sử dụng để làm gì trong kiểm tra thiết bị y tế?
Nó cho thiết bị, linh kiện, hoặc lô hàng đóng gói tiếp xúc với nhiệt độ thấp được kiểm soát để kiểm tra khả năng sống sót khi lưu trữ, khởi động lạnh, độ chính xác chức năng, tính toàn vẹn vật liệu, và hiệu suất sau phục hồi.
Tại sao độ đồng đều nhiệt độ lại quan trọng đối với kiểm tra độ tin cậy?
Nhiệt độ không đồng đều trong không gian làm việc có nghĩa là các mẫu thử ở các vị trí khay khác nhau chịu mức ứng suất khác nhau, điều này làm cho việc so sánh các lỗi trở nên khó khăn hơn. Sai lệch ±2°C và dao động ±0.5°C giữ cho sự tiếp xúc nhất quán trên toàn bộ buồng thử nghiệm được tải đầy.
Buồng thử nghiệm cần lạnh đến mức nào để kiểm tra thiết bị y tế?
Nó phụ thuộc vào các tuyên bố lưu trữ, vận chuyển, và sử dụng của thiết bị cộng với tiêu chuẩn áp dụng — IEC 60068-2-1 liệt kê các mức độ khắc nghiệt ưu tiên từ +5°C xuống đến -65°C, vì vậy điểm đặt phải đến từ phân tích rủi ro và thông số kỹ thuật, không phải từ một giá trị mặc định duy nhất.
Buồng thử nghiệm đóng băng có thể kiểm tra một thiết bị đang có điện không?
Có — các buồng thử nghiệm có cổng cáp (buồng thử nghiệm tiêu chuẩn của LIB Industry bao gồm một cổng 50 mm) cho phép dây cấp điện và đo lường bên ngoài đi vào không gian làm việc để các thiết bị có thể được giám sát trực tiếp trong quá trình tiếp xúc.
Các buồng thử nghiệm của LIB Industry có thể được tùy chỉnh cho một chương trình thử nghiệm cụ thể không?
Có. Kích thước không gian làm việc, tốc độ làm lạnh, cổng kết nối, giá kê, đồ gá, và kết nối dữ liệu đều có thể được cấu hình xung quanh mẫu thử, hồ sơ thử nghiệm, và các yêu cầu tài liệu của phòng thí nghiệm.
Một buồng thử nghiệm đóng băng công nghiệp biến rủi ro thời tiết lạnh thành bằng chứng có thể đo lường được — nhưng chỉ khi trạng thái mẫu thử, nhiệt độ, tốc độ tăng/giảm nhiệt, thời gian giữ, phục hồi, và tiêu chí chấp nhận được xác định trước khi thử nghiệm bắt đầu. Xi'an LIB Industry Environmental Simulation thiết kế, xây dựng, lắp đặt, và hiệu chuẩn các buồng thử nghiệm để phù hợp với hồ sơ rủi ro của thiết bị và tiêu chuẩn áp dụng.
Mỗi buồng thử nghiệm của LIB Industry đều được vận chuyển kèm với bảo hành 3năm, và khách hàng tiếp tục nhận đượchỗ trợ kỹ thuật trọn đời— hướng dẫn bảo trì, hỗ trợ phụ tùng thay thế, và dịch vụ hậu mãi — trong suốt thời gian thiết bị hoạt động.
Liên hệ LIB Industry ngay hôm nayđể yêu cầu bảng thông số kỹ thuật buồng thử nghiệm, một đề xuất thử lạnh tùy chỉnh, hoặc báo giá cho dải nhiệt độ, kích thước không gian làm việc, và các yêu cầu thẩm định của thiết bị của bạn.
