Trong sản xuất công nghiệp hiện đại – bao gồm điện tử ô tô, màn hình LED ngoài trời, viễn thông và linh kiện hàng không vũ trụ – sự xâm nhập của nước là một trong những nguyên nhân hàng đầu gây ra đoản mạch điện, hỏng hóc sản phẩm và khiếu nại bảo hành tốn kém. Việc đảm bảo vỏ bọc sản phẩm chịu được thời tiết khắc nghiệt và áp lực chất lỏng đòi hỏi phải có kiểm tra tuân thủ tiêu chuẩn nghiêm ngặt.
Hướng dẫn toàn diện này phân tích các tiêu chuẩn bảo vệ chống xâm nhập quốc tế, khám phá cơ chế kiểm tra khả năng chống nước, so sánh cấu hình thiết bị và trình bày cách LIB Industry cung cấp các giải pháp kiểm tra tùy chỉnh, được chứng nhận cho các phòng thí nghiệm đẳng cấp thế giới.
Thiết bị kiểm tra mưa(còn được gọi là buồng kiểm tra chịu mưa, buồng phun nước, hoặc hệ thống kiểm tra xâm nhập nước IP) là phần cứng kiểm tra môi trường chuyên dụng được thiết kế để đánh giá mức độ hiệu quả của vỏ bảo vệ sản phẩm chống lại sự xâm nhập của nước.
Các buồng này mô phỏng một phổ rộng các kịch bản mưa tự nhiên và công nghiệp – từ nhỏ giọt thẳng đứng nhẹ nhàng và phun mưa dao động cho đến các tia nước áp suất cao liên tục và ngâm dưới nước sâu.
Xác minh Tiêu chuẩn: Đảm bảo tuân thủ đầy đủ các xếp hạng bảo vệ chống xâm nhập quốc tế (IEC 60529, ISO 20653, MIL-STD-810H).
Xác định Lỗi: Xác định các điểm yếu về cấu trúc trong các đệm cao su, gioăng, đường may và giao diện đầu nối trước khi sản xuất hàng loạt.
Tính xác thực của Dữ liệu: Cung cấp khả năng kiểm soát áp lực nước và lưu lượng chính xác, có thể lặp lại cần thiết cho việc công nhận phòng thí nghiệm của bên thứ ba và thâm nhập thị trường toàn cầu.
Tiêu chuẩn quốc tế IEC 60529 thiết lập Bậc Bảo vệ do Vỏ bọc cung cấp (Mã IP). Để chọn thiết lập kiểm tra chính xác, các đội ngũ kỹ thuật phải đánh giá sự khác biệt kỹ thuật giữa các mức kiểm tra IPX1 và IPX9K.
Xếp hạng IP |
Phương pháp Kiểm tra Nước |
Tham số Kiểm tra Chính |
Ứng dụng Tiêu biểu |
IPX1 |
Nước nhỏ giọt thẳng đứng |
Tốc độ nhỏ giọt 1 mm/phút, 10 phút |
Thiết bị điện trong nhà |
IPX2 |
Nước nhỏ giọt nghiêng 15° |
Bốn vị trí nghiêng |
Thiết bị tiếp xúc với nhỏ giọt góc |
IPX3 |
Phun dao động |
Góc phun ±60°, 0,07 L/phút cho mỗi lỗ |
Điện tử ngoài trời |
IPX4 |
Nước té |
Phạm vi phun ±180° |
Thiết bị điện tử tiêu dùng, chiếu sáng |
IPX5 |
Tia nước |
12,5 L/phút, áp suất 30–100 kPa |
Phụ tùng ô tô, thiết bị ngoài trời |
IPX6 |
Tia nước mạnh |
Tia lưu lượng cao 100 L/phút |
Thiết bị công nghiệp |
IPX7 |
Ngâm tạm thời |
Độ sâu nước 1 m, 30 phút |
Sản phẩm di động chống nước |
IPX8 |
Ngâm liên tục |
Áp suất/độ sâu tùy chỉnh |
Sản phẩm hàng hải và dưới nước |
| IPX9K | Phun nước nóng áp suất cao |
Nước 80°C, 8.000–10.000 kPa |
Linh kiện ô tô |
Khi xây dựng hoặc nâng cấp cơ sở Bảo vệ Chống Xâm nhập (IP), các chuyên viên mua hàng phải quyết định giữa buồng kiểm tra khép kín, độc lập và hệ thống tích hợp mô-đun, không vỏ ngoài.
So sánh |
Buồng Độc lập |
Phòng thí nghiệm IP Tích hợp |
Phạm vi Kiểm tra |
Mức IP cụ thể |
Bao phủ hoàn chỉnh IPX1-IPX9K |
Kích thước Mẫu |
Sản phẩm nhỏ đến vừa |
Linh kiện ô tô và công nghiệp lớn |
Không gian Phòng thí nghiệm |
Yêu cầu nhiều máy |
Bố trí tùy chỉnh tập trung |
Khả năng Mở rộng |
Hạn chế |
Nâng cấp linh hoạt trong tương lai |
| Ứng dụng Tốt nhất | Kiểm tra R&D |
Phòng thí nghiệm chứng nhận |
 |
 |
LIB Industry sản xuất các buồng kiểm tra chịu mưa tiên tiến được thiết kế để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt đồng thời giảm thiểu chi phí vận hành.
|
|
|
|
|
|

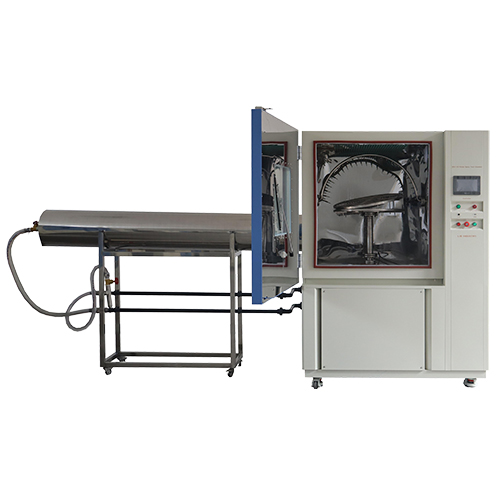

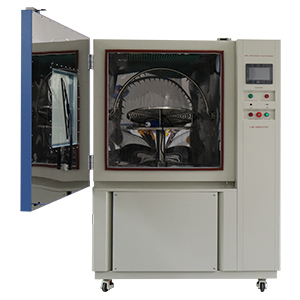

Để tiết kiệm diện tích phòng thí nghiệm, các đơn vị Kết hợp IPX1–IPX6 của LIB Industry tích hợp hộp nhỏ giọt (IPX1/2), ống dao động bằng thép không gỉ (quét ±60° và ±180° cho IPX3/4) và vòi phun áp suất cao (IPX5/6) vào một buồng duy nhất.
Thép không gỉ SUS304: Nội thất buồng kiểm tra được làm bằng thép không gỉ SUS304 cao cấp, mang lại khả năng chống ăn mòn vượt trội khi tiếp xúc với độ ẩm liên tục.
Kết cấu Bên ngoài bằng Thép Gia cố: Các bồn ngâm sâu IPX7/X8 có cấu tạo từ thép tấm A3 dày 15 mm được thiết kế để chịu được áp suất nước thủy tĩnh tương đương độ sâu 50 mét mà không bị biến dạng.
Gioăng Silicon Hai Lớp: Kết hợp cơ chế làm kín hai lớp – lớp silicon mềm bên trong cho tiếp xúc bề mặt linh hoạt và lớp đàn hồi cứng bên ngoài để duy trì áp suất nội bộ cao.
Đối với kiểm tra rửa áp lực cao nghiêm ngặt trong công nghiệp, hệ thống IPX9K của LIB có các bộ phận gia nhiệt tải nặng cung cấp nước nóng 80°C liên tục ở áp suất lên đến 10.000 kPa qua bốn góc phun tự động (0°, 30°, 60°, 90°).
Việc kiểm tra tiêu thụ một lượng nước đáng kể. Các buồng của LIB có hệ thống lọc vòng kín và thu hồi nước. Các bộ lọc tự động loại bỏ các hạt lơ lửng, ngăn tắc vòi phun đồng thời tái chế nước để giảm chi phí vận hành đến 80%.
Màn hình Cảm ứng Màu Lập trình: Người vận hành có thể dễ dàng lập trình thời gian phun, tốc độ dòng chảy, tốc độ dao động và tốc độ quay của bàn xoay mẫu (1 vòng/phút đến tốc độ tùy chỉnh).
Ổ cắm Nguồn cho Mẫu Chống thấm: Các cổng đầu nối chống thấm tích hợp cho phép mẫu thử (như đèn chiếu sáng ngoài trời đang hoạt động hoặc đèn pha ô tô) vẫn được cấp điện trong quá trình kiểm tra phun nước trực tiếp.
Thành lập năm 2012, LIB Industry đã phát triển thành nhà sản xuất đáng tin cậy toàn cầu và chuyên gia về buồng kiểm tra môi trường chìa khóa trao tay. Không chỉ cung cấp phần cứng độc lập, LIB chuyên cung cấp các hệ sinh thái kiểm tra hoàn chỉnh, toàn diện giúp các phòng thí nghiệm trên toàn thế giới đạt được sự tuân thủ quy định.
Dòng Sản phẩm Toàn diện: LIB sản xuất một loạt đầy đủ các buồng kiểm tra môi trường – bao gồm buồng phun mưa, thiết bị kiểm tra cát bụi, buồng nhiệt độ & độ ẩm, đơn vị sốc nhiệt, buồng phun muối ăn mòn và các cơ sở môi trường walk-in tùy chỉnh.
Giải pháp Trọn gói Chìa khóa Trao tay: Từ thiết kế bố trí không gian phòng thí nghiệm ban đầu và kỹ thuật tùy chỉnh đến sản xuất, vận chuyển, lắp đặt tại chỗ và đào tạo người vận hành, LIB quản lý toàn bộ vòng đời dự án một cách liền mạch.
Chuyên môn Thiết kế Tùy chỉnh: Các kỹ sư của LIB tùy chỉnh kích thước thiết bị, hệ thống phòng thí nghiệm IP không vỏ và giao diện nguồn mẫu chuyên dụng để phù hợp với quy trình làm việc phòng thí nghiệm cụ thể của bạn.
Bảo hành Toàn cầu 3 Năm: Bảo hành toàn bộ đơn vị để bảo vệ đầu tư vốn của bạn và giảm chi phí bảo trì dài hạn.
Hỗ trợ Kỹ thuật Trọn đời: Hỗ trợ kỹ thuật liên tục, cung cấp phụ tùng thay thế nhanh chóng và hướng dẫn hiệu chuẩn lâu dài cho toàn bộ tuổi thọ vận hành của buồng kiểm tra của bạn.
Tổng quan Khách hàng: Standard Bank là cơ quan kiểm tra và tuân thủ độc lập hàng đầu tại Hàn Quốc, phục vụ các OEM ô tô, công nghiệp và điện tử tiêu dùng.
Vào tháng 1 năm 2019, Standard Bank đã liên hệ với LIB Industry để xây dựng một cơ sở kiểm tra IP đa ngành nhằm đáp ứng nhu cầu chứng nhận của khách hàng đang mở rộng. Yêu cầu mua sắm của họ đã chỉ định:
Thiết bị Kiểm tra Xâm nhập Nước cho IPX1/X2 (R12-1600),IPX3/X4 (R-3200), Buồng Tia Nước IPX5/X6, vàHệ thống Ngâm IPX7/X8

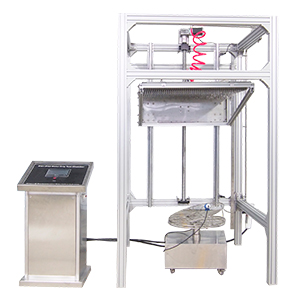

Các kỹ sư của LIB đã thiết kế và sản xuất một hệ thống phòng thí nghiệm IP không vỏ toàn diện được điều chỉnh theo sơ đồ mặt bằng phòng thí nghiệm của Standard Bank:
Bàn giao Chìa khóa Trao tay: Xây dựng một thiết lập tích hợp bao gồm kiểm tra nước IPX1 đến IPX8 và tuân thủ xâm nhập bụi IP5X/6X.

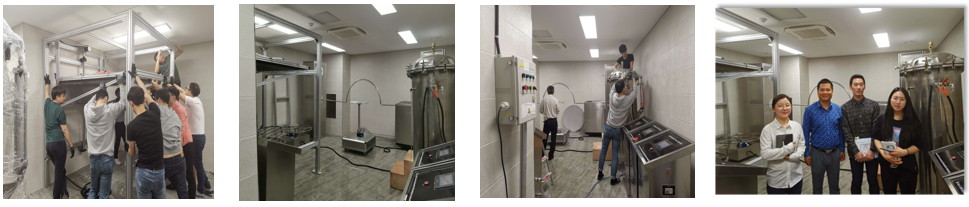

Lắp đặt & Đào tạo tại Chỗ: Các kỹ sư của LIB đã đến Hàn Quốc để thực hiện lắp đặt thiết bị, tích hợp hệ thống đường ống và đào tạo người vận hành.
Hiệu chuẩn ISO 17025 Liên tục: Để đảm bảo dữ liệu kiểm tra được chứng nhận của Standard Bank vẫn được quốc tế công nhận, LIB giúp Standard Bank thực hiện hiệu chuẩn ISO 17025 hàng năm cho các cảm biến lưu lượng và bộ chuyển đổi áp suất của thiết bị kiểm tra nước IP của họ.
Standard Bank đã đưa vào vận hành thành công phòng thí nghiệm được công nhận của mình, cung cấp các dịch vụ kiểm tra xâm nhập nhanh chóng, có độ chính xác cao và được chứng nhận cho các khách hàng thương mại trên khắp Châu Á.
Trả lời: IPX3 kiểm tra chống nước phun được phun ở các góc lên đến ±60° so với phương thẳng đứng. IPX4 mở rộng cung quét lên ±180°, té nước từ mọi góc để mô phỏng phơi nhiễm môi trường khắc nghiệt hơn.
Trả lời: Hiệu chuẩn ISO 17025 định kỳ xác minh độ chính xác của đồng hồ lưu lượng và độ chính xác của áp lực nước. Hiệu chuẩn được chứng nhận đảm bảo dữ liệu kiểm tra do phòng thí nghiệm của bạn tạo ra có giá trị pháp lý và được các cơ quan chứng nhận toàn cầu công nhận.
Trả lời: Có. Các đơn vị tích hợp (như Buồng Kết hợp IPX1–IPX6 của LIB) chứa các khay nhỏ giọt áp suất thấp, tay phun dao động và vòi phun tia áp suất cao trong một không gian, loại bỏ nhu cầu mua nhiều máy riêng biệt.
Trả lời: Các buồng kiểm tra của LIB tích hợp các đơn vị lọc nhiều tầng và bể chứa nước tuần hoàn. Hệ thống làm sạch và tái sử dụng nước kiểm tra trong các chu kỳ vận hành, ngăn tắc vòi phun và giảm tiêu thụ nước đến 80%.
Trả lời: Các lỗ nhỏ giọt và vòi phun nên được kiểm tra hàng tháng xem có tích tụ khoáng chất hoặc hạt không. Sử dụng nước cất hoặc nước khử ion trong hệ thống vòng kín giúp kéo dài đáng kể tuổi thọ vòi phun và duy trì tốc độ dòng chảy đồng đều.
Cho dù bạn yêu cầu một đơn vị nhỏ giọt để bàn tiêu chuẩn, buồng phun áp suất cao IPX9K hay một hệ thống phòng thí nghiệm IP tùy chỉnh hoàn chỉnh như Standard Bank, LIB Industry cung cấp dịch vụ kỹ thuật, sản xuất, lắp đặt tại chỗ và hỗ trợ hiệu chuẩn ISO 17025 lâu dài toàn diện.
Liên hệ với đội ngũ kỹ sư ứng dụng của chúng tôi ngay hôm nay để nhận:
Thông số kỹ thuật chi tiết & bản vẽ bố trí CAD
Tư vấn thiết kế phòng thí nghiệm IP tùy chỉnh
Báo giá cạnh tranh, trực tiếp từ nhà máy
