Một thùng carton có thể trông nguyên vẹn khi đến nơi trong khi bo mạch bên trong đã hỏng — một mối hàn nứt, đầu nối bị lỏng hoặc tiếp điểm rơ-le chỉ hoạt động sai khi có tải. Bài viết này trả lời trực tiếp câu hỏi đó:rung động khi vận chuyển được kiểm tra bằng một buồng thử rungtái tạo chuyển động ngẫu nhiên, nhiệt độ và độ ẩm mà một gói hàng gặp phải trong vận chuyển bằng xe tải, đường hàng không, đường sắt và bưu kiện, để các kỹ sư có thể thấy hỏng hóc trước khi khách hàng gặp phải. Dưới đây, chúng tôi tìm hiểu tại sao rung động làm hỏng thiết bị điện tử, các tiêu chuẩn nào được áp dụng (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), cách xây dựng kế hoạch kiểm tra, cách cấu hình buồng thử rung LIB cho công việc này và cách lựa chọn giữa các loại buồng cho dòng sản phẩm của bạn.
Hầu hết rung động khi vận chuyển làngẫu nhiên, không phải một sóng sin đơn thuần. Sàn xe tải, băng tải phân loại bưu kiện, khoang chở hàng máy bay và chồng pallet mỗi thứ đều truyền nhiều tần số vào kiện hàng cùng lúc, và thùng carton hay đệm xốp có thể khuếch đại năng lượng đó dễ như hấp thụ nó.

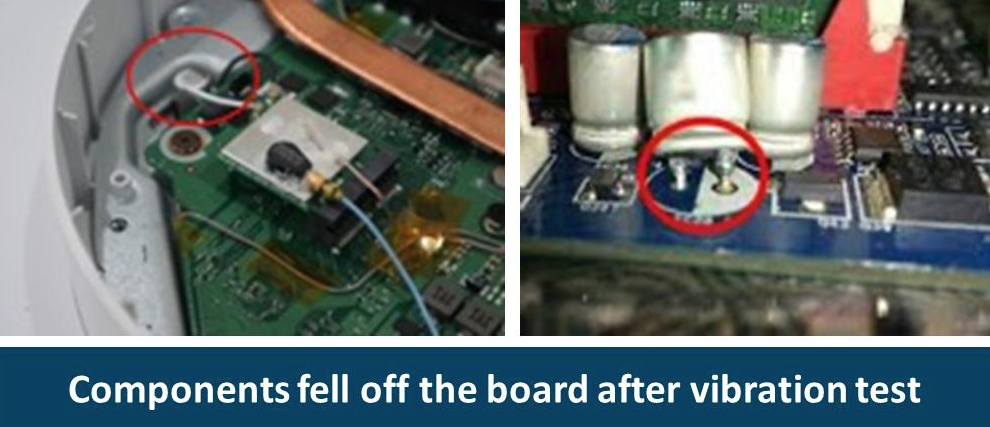

Mỏi mối hàn và nứt PCB.Bo mạch hiếm khi hỏng từ một cú sốc — chúng hỏng do tích lũy. Hàng ngàn chu kỳ uốn nhỏ tạo ra các vết nứt vi mô xung quanh các linh kiện nặng, tản nhiệt, biến áp, pin và các đầu nối ở góc. Các linh kiện có bước chân nhỏ, gói BGA và các thành phần gốm chịu cả tải điện và cơ, vì vậy chúng là những thứ đầu tiên biểu hiện đỉnh cộng hưởng dịch chuyển, pad nâng hoặc hở mạch.
Lỏng đầu nối và xê dịch cáp.Các đầu nối kết hợp ma sát, lực khóa và áp lực tiếp xúc, tất cả đều có thể bị rung động làm xáo trộn. Dây điện dịch chuyển, cáp ruy-băng xê dịch, ốc vít bị tuột ra và cách điện cọ xát vào cạnh kim loại — thường không hỏng trong bài kiểm tra bật nguồn ban đầu, chỉ hỏng sau này khi có tải hoặc sau xử lý thêm.
Cộng hưởng linh kiện.Màn hình, quạt, cuộn cảm, pin, ăng-ten và các khung giá đỡ bên trong mỗi thứ đều có tần số cộng hưởng riêng. Khi vật đệm làm dịch chuyển năng lượng rung vào dải đó thay vì làm giảm nó, hư hỏng sẽ tăng tốc thay vì chậm lại.
Giai đoạn vận chuyển |
Nguồn rung động điển hình |
Road |
Rung động sàn xe tải và xe thùng, thường mạnh nhất ở tần số thấp |
Phân loại/xử lý |
Chuyển băng tải, máng trượt, máy phân loại bưu kiện |
Kho hàng |
Xếp pallet (áp lực tải trọng đỉnh), tấm sàn bốc dỡ, di chuyển xe nâng |
Air |
Rung động khoang chở hàng cùng với thay đổi áp suất và nhiệt độ |
Rail |
Rung động sàn tần số thấp liên tục trong thời gian dài |
Bởi vì các chuyến hàng thực tế kết hợp nhiều yếu tố này trong một hành trình, mẫu thử phải làcấu hình vận chuyển đầy đủ— sản phẩm, phụ kiện, cáp, hướng dẫn sử dụng, khay trong, thùng carton, nhãn và phương pháp đóng gói — chứ không chỉ bo mạch hay thiết bị trần.
Tiêu chuẩn phù hợp phụ thuộc vào trọng lượng kiện hàng, phương thức phân phối (bưu kiện, xếp pallet, hàng không hoặc hỗn hợp), rủi ro sản phẩm và yêu cầu của khách hàng.
Tiêu chuẩn |
Sử dụng tốt nhất |
Các thông số chính cần chỉ định |
ASTM D4169 |
Thùng chứa và hệ thống vận chuyển |
Biểu đồ E rung động ngẫu nhiên xe tải, thường là PSD 1–200 Hz. Chuỗi 60 phút xe tải thường được chia thành Thấp (0.40 Grms, 40 phút), Trung bình (0.54 Grms, 15 phút) và Cao (0.70 Grms, 5 phút). |
ASTM D999 |
Thùng chứa đã được đóng gói |
Phương pháp A1 sốc dọc lặp lại, A2 sốc xoay lặp lại, B cộng hưởng thùng đơn, C cộng hưởng pallet/hàng hóa đơn/ngăn xếp. Các thiết lập dịch chuyển cố định thường sử dụng biên độ dịch chuyển đỉnh-đỉnh 25,4 mm ở tần số khoảng 2–5 Hz trong 60 phút. |
ASTM D4728 |
Rung động ngẫu nhiên của các đơn vị hàng đã đóng gói |
Điều khiển PSD tính bằng g²/Hz với Grms tổng thể dẫn xuất từ đường cong; các báo cáo nên liệt kê dải tần số, các điểm đặc trưng, Grms, hướng, thời gian, trọng lượng tải, đồ gá và cơ sở dữ liệu hiện trường. |
ISTA 3A |
Kiện hàng bưu kiện lên đến 70 kg / 150 lb |
Hồ sơ gói hàng tiêu chuẩn, nhỏ, phẳng và dài. Rung động ngẫu nhiên có/không có tải trọng đỉnh ở mức Grms tổng 0,53 và 0,46; tùy chọn rung động ngẫu nhiên áp suất thấp tại 60 kPa (xe tải-hàng không) hoặc 70 kPa (chỉ xe tải). |
Lưu ý của kỹ sư:nếu bạn không thể nêu mức Grms, dải tần số và thời gian mà sản phẩm của bạn phải chịu đựng, thì thông số kỹ thuật kiểm tra vẫn chưa hoàn chỉnh.
Bắt đầu với tuyến đường thực tế— một bưu kiện dưới 70 kg hướng đến ISTA 3A; một bộ điều khiển công nghiệp xếp pallet thì gần với ASTM D4169 hoặc D4728 hơn.
Thêm áp lực môi trường nơi nó áp dụng— xốp đệm trở nên cứng trong kho lạnh, mềm ra khi nhiệt và mất khả năng giảm chấn sau khi nén; bìa carton sóng mất độ bền trong độ ẩm cao. Kiểm tra buồng kết hợp nắm bắt được điều này, kiểm tra chỉ rung động thì không.
Ghi lại các điều kiện kiểm tra chính xác— trạng thái hoạt động của sản phẩm, hướng kiện hàng, vị trí cảm biến, giá trị cài đặt môi trường và phương pháp kiểm tra (trực quan, kiểm tra mô-men, kiểm tra điện, nhật ký firmware, kiểm tra hiệu chuẩn hoặc chụp X-quang).
So sánh đầu vào và phản hồi— một đỉnh truyền dẫn mạnh có nghĩa là bao bì đangtruyền vàotruyền năng lượng vào sản phẩm thay vì hấp thụ nó, điều này trực tiếp chỉ ra việc thiết kế lại lớp đệm.
Công đoạn kiểm tra sau thử nghiệm nên vượt ra ngoài tiêu chí đạt/không đạt để tìm các góc bị nghiền nát, đệm bị nén hết cỡ, bụi do ma sát, di chuyển cáp, ốc vít bị lỏng, thay đổi điện trở tiếp xúc, tiếng ồn quạt, khởi động lại không liên tục, vỏ nứt và tần số cộng hưởng bị dịch chuyển.
Buồng thử rung LIB kết hợp rung động cơ học với nhiệt độ và độ ẩm được kiểm soát trong một vỏ bọc, vì vậy cùng một kiện hàng và bố trí cảm biến có thể được kiểm tra trong điều kiện môi trường, lạnh, ẩm và nóng mà không cần di chuyển mẫu giữa các máy.
| Khả năng | Giá trị thực tiễn cho kiểm tra đóng gói |
|---|---|
| Dải nhiệt độ: -50°C đến +150°C | Tái tạo hiện tượng cứng đệm trong kho lạnh và mềm đệm trong xe tải nóng |
| Biến động nhiệt độ ±0,5°C / sai lệch ±2,0°C | Giữ điều kiện nhiệt ổn định trong khi thu thập dữ liệu rung động |
| Dải độ ẩm: 30%–98% RH, sai lệch ±2,5% RH | Đánh giá độ bền thùng carton, keo dán, nhãn, xốp đệm và hành vi tiếp xúc |
| Tốc độ gia nhiệt/làm mát: 5°C/phút | Rút ngắn thời gian chuyển tiếp giữa điều kiện lưu kho và vận chuyển |
| Dải tần số rung động: 2–4000 Hz | Bao phủ chuyển động tần số thấp trong vận chuyển và sàng lọc cộng hưởng tần số cao |
| Lực rung định mức: 1000 kgf | Xử lý các tải trọng kết hợp kiện hàng và sản phẩm khắt khe |
| Khuếch đại công suất kỹ thuật số + làm mát cơ khí | Giữ cho các biểu đồ nhiệt độ/độ ẩm/rung động kết hợp có thể lặp lại qua các lần chạy |
| Bàn trượt 600 × 600 mm với đầu mở rộng | Khu vực gá đặt thực tế cho thiết bị điện tử được đóng gói và cụm lắp ráp phụ |
| |
Yếu tố |
Buồng nhiệt độ/độ ẩm tiêu chuẩn |
Buồng rung động + khí hậu LIB |
Mô phỏng sốc/rung động vận chuyển |
No |
Có (2–4000 Hz, lên đến 1000 kgf) |
Mô phỏng lưu kho lạnh/nóng |
Yes |
Yes |
Mô phỏng tác động của độ ẩm lên bao bì |
Yes |
Yes |
Phù hợp cho kiểm định hạn sử dụng/lưu kho |
Yes |
Cũng phù hợp, cộng với kiểm định vận chuyển |
Phù hợp cho ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Tốt nhất cho |
Kiểm tra lưu kho và lão hóa |
Kiểm định vận chuyển và phân phối toàn diện |
Nếu sản phẩm của bạn chỉ cần tồn tại trên kệ kho, buồng tiêu chuẩn có thể là đủ. Nếu nó cần chịu đựng một chiếc xe tải, băng tải phân loại và khoang máy bay trong cùng một hành trình, thì buồng kết hợp mới là lựa chọn phù hợp với cơ chế hỏng hóc thực tế.
Các nhóm kỹ thuật đánh giá nhà cung cấp buồng thử rung thường hỏi nhiều hơn bảng thông số kỹ thuật — họ hỏi điều gì xảy ra sau khi giao hàng. Đối với khách hàng của LIB, điều này bao gồm hướng dẫn lắp đặt tại chỗ, đào tạo người vận hành về thiết lập biểu đồ PSD và gá lắp đồ gá, hỗ trợ hiệu chuẩn và phản hồi sau bán hàng cho các chương trình kết hợp nhiệt độ-độ ẩm-rung động trên các tài khoản điện tử, ô tô, viễn thông, năng lượng mặt trời và công nghiệp.
Những tiêu chuẩn nào được sử dụng cho thử nghiệm rung động bao bì?
Phổ biến nhất là ASTM D4169 cho hiệu suất thùng chứa vận chuyển, ASTM D999 cho quy trình thử nghiệm rung động trên các thùng chứa đã đóng gói, ASTM D4728 cho rung động ngẫu nhiên của các đơn vị hàng đã đóng gói và ISTA 3A cho các kiện bưu kiện lên đến 70 kg / 150 lb.
Làm thế nào để chọn buồng thử rung cho kiểm tra đóng gói điện tử?
Phù hợp buồng với kích thước kiện hàng, khối lượng tải trọng, dải tần số yêu cầu, Grms mục tiêu, dải nhiệt độ/độ ẩm, khu vực gá đặt và tiêu chuẩn chi phối. Đối với điện tử, một buồng kết hợp nhiệt độ, độ ẩm và rung động thường cung cấp nhiều thông tin hơn là chỉ rung động đơn thuần.
Thiết bị điện tử nào dễ bị tổn thương nhất trước rung động vận chuyển?
Các sản phẩm có linh kiện nặng gắn trên PCB, mối hàn bước chân nhỏ, mô-đun cắm vào, màn hình, pin, quạt, linh kiện quang học, rơ-le và bó cáp cần được chú ý chặt chẽ nhất trong quá trình thiết kế bao bì.
Buồng thử rung có thay thế các thử nghiệm thực địa vận chuyển thực tế không?
Không hoàn toàn — nó bổ trợ cho chúng. Các chuyến hàng thực địa có gắn cảm biến tạo ra dữ liệu PSD thực tế có thể được lập trình lại vào buồng, mang lại một bài kiểm tra trong phòng thí nghiệm có thể lặp lại, theo dõi môi trường phân phối thực tế.
LIB cung cấp hỗ trợ sau bán hàng gì với các buồng thử rung của mình?
LIB hỗ trợ các buồng thử rung của mình vớibảo hành 3 năm, hỗ trợ kỹ thuật trọn đời, và mộtdịch vụ một cửabao gồm tư vấn dự án, cấu hình buồng, hướng dẫn lắp đặt, đào tạo người vận hành, hiệu chuẩn và bảo trì liên tục — để các phòng thí nghiệm nhận được sự hỗ trợ liên tục trong suốt thời gian sử dụng buồng, không chỉ trong thời gian bảo hành.
|

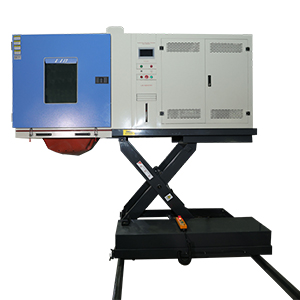

Buồng kết hợp nhiệt độ độ ẩm rung động — dành cho các sản phẩm cần mô phỏng đồng thời khí hậu và vận chuyển. |

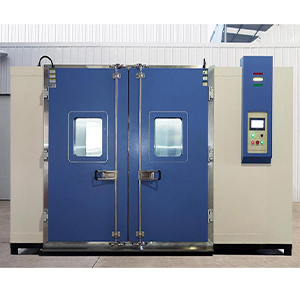

— dành cho tải trọng pallet lớn hoặc kiểm tra phân phối nhiều đơn vị. |

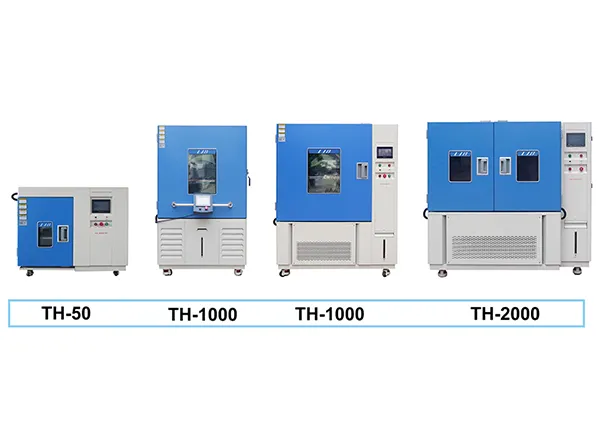

Buồng nhiệt độ độ ẩm không đổi — dành cho lưu kho, hạn sử dụng và tiền điều kiện trước khi kiểm tra rung động. |
Một thùng carton có thể vượt qua kiểm tra bề ngoài nhưng vẫn ẩn chứa bo mạch bị hỏng. Mỏi mối hàn, nứt PCB, lỏng đầu nối, xê dịch cáp, cộng hưởng và các lỗi chức năng ẩn là những rủi ro thực sự của rung động vận chuyển — và buồng thử rung là cách tìm ra chúng trước khi khách hàng phát hiện. Một kế hoạch kiểm tra đúng đắn sử dụng sản phẩm được đóng gói đầy đủ, tiêu chuẩn chi phối (ASTM D4169, ASTM D999, ASTM D4728 hoặc ISTA 3A) và các tiêu chí đạt/không đạt gắn liền với chức năng thực tế của sản phẩm, không chỉ tình trạng thùng carton.
Cần giúp đỡ trong việc kết hợp buồng thử rung với các yêu cầu đóng gói và phân phối của bạn?Liên hệ với LIB Environmental Simulation Industry để được hướng dẫn cấu hình buồng, bảng dữ liệu kỹ thuật, báo giá hoặc giải pháp kiểm tra tùy chỉnh được xây dựng dựa trên tuyến đường vận chuyển và hồ sơ rủi ro sản phẩm của bạn.
