Việc lựa chọn buồng môi trường phù hợp cho điện tử phụ thuộc vào loại sản phẩm, yêu cầu độ tin cậy và các điều kiện môi trường cần mô phỏng. Buồng nhiệt tiêu chuẩn phù hợp cho việc phơi nhiễm ở nhiệt độ cao và thấp ổn định, trong khi buồng chu kỳ nhiệt được thiết kế cho những thay đổi nhiệt độ lặp đi lặp lại giúp đẩy nhanh các hỏng hóc ở chất bán dẫn, PCB, đầu nối và cụm lắp ráp điện tử. Các tiêu chuẩn phổ biến bao gồm IEC 60068, JEDEC, MIL-STD-883 và các thông số kỹ thuật về độ tin cậy của IPC. Các yếu tố lựa chọn quan trọng nhất là độ chính xác nhiệt độ, tốc độ thay đổi nhiệt độ, độ đồng đều luồng khí, tải nhiệt của mẫu và khả năng buồng tái tạo các điều kiện vận hành thực tế cho thử nghiệm chu kỳ nhiệt PCB và kiểm tra độ tin cậy của chất bán dẫn.
Các sản phẩm điện tử phải chịu ứng suất nhiệt liên tục trong suốt vòng đời. Những thay đổi nhiệt độ trong quá trình vận hành, vận chuyển và lưu trữ có thể khiến các vật liệu khác nhau bên trong cụm lắp ráp điện tử giãn nở và co lại với tốc độ khác nhau, cuối cùng dẫn đến suy giảm hiệu suất hoặc hư hỏng vật lý.
Buồng môi trường cho thiết bị điện tử được thiết kế để mô phỏng những điều kiện này trong môi trường phòng thí nghiệm được kiểm soát. Nó thường được dùng để thử nghiệm:
Các thiết bị bán dẫn
Mạch tích hợp (IC)
Bảng mạch in (PCB)
Cảm biến
Mô-đun nguồn
Cụm cáp
Sản phẩm điện tử công nghiệp và tiêu dùng
Mục đích chính của thử nghiệm môi trường là xác định các vấn đề tiềm ẩn về độ tin cậy trước khi sản phẩm được đưa vào sản xuất hoặc ra thị trường. Các dạng hư hỏng thường gặp bao gồm:
Mỏi mối hàn
Biến dạng PCB
Nứt vỏ gói bán dẫn
Hỏng tiếp xúc đầu nối
Hư hỏng liên quan đến độ ẩm
Mất ổn định hiệu suất điện
Không khớp giãn nở vật liệu
Trong số các ứng dụng này, thử nghiệm chu kỳ nhiệt PCB là một trong những phương pháp kiểm tra độ tin cậy được sử dụng rộng rãi nhất. Bằng cách liên tục đưa PCB vào môi trường nhiệt độ cao và thấp, các kỹ sư có thể đẩy nhanh ứng suất nhiệt và đánh giá độ bền mối hàn, độ tin cậy của đế và sự ổn định của linh kiện.
Đối với sản phẩm bán dẫn, kiểm tra độ tin cậy của chất bán dẫn xác minh xem chip, vỏ gói và thiết bị điện tử có duy trì hiệu suất điện ổn định sau khi tiếp xúc lâu dài với nhiệt độ khắc nghiệt hoặc các chu kỳ nhiệt lặp đi lặp lại hay không.
Trong ngành công nghiệp điện tử, thử nghiệm môi trường là cần thiết đối với các sản phẩm sử dụng trong hàng không vũ trụ, viễn thông, thiết bị y tế, tự động hóa công nghiệp và điện tử tiêu dùng. Việc đánh giá đúng cách giúp các nhà sản xuất cải thiện thiết kế sản phẩm, giảm thiểu hỏng hóc ngoài hiện trường và đáp ứng các tiêu chuẩn quốc tế về độ tin cậy.
Các sản phẩm điện tử khác nhau yêu cầu các cấu hình môi trường khác nhau. Trước khi lựa chọn thiết bị, các kỹ sư nên xác nhận các tiêu chuẩn thử nghiệm áp dụng, phạm vi nhiệt độ, yêu cầu chu kỳ và tiêu chí chấp nhận.
Tiêu chuẩn |
Phạm vi nhiệt độ |
Độ ẩm |
Loại thử nghiệm |
Ứng dụng |
IEC 60068-2-1 |
Nhiệt độ thấp |
N/A |
Thử nghiệm chịu lạnh |
Linh kiện điện tử |
IEC 60068-2-2 |
Nhiệt độ cao |
N/A |
Thử nghiệm chịu nhiệt |
Thiết bị điện tử |
IEC 60068-2-14 |
-65°C đến +150°C điển hình |
N/A |
Chu kỳ nhiệt |
Đánh giá ứng suất nhiệt |
IEC 60068-2-30 |
25°C–55°C |
Lên đến 95% RH |
Chu kỳ nhiệt ẩm |
Kháng ẩm |
JEDEC JESD22-A104 |
-40°C đến +125°C điển hình |
N/A |
Chu kỳ nhiệt |
Đánh giá chất lượng bán dẫn |
MIL-STD-883 Phương pháp 1010 |
Tùy chỉnh |
N/A |
Chu kỳ nhiệt |
Vi điện tử |
IPC-9701 |
Tùy chỉnh |
Tùy chọn |
Độ tin cậy mối hàn |
Kiểm tra PCB |
Các thử nghiệm môi trường điện tử điển hình bao gồm:
Lưu trữ ở nhiệt độ cao
Lưu trữ ở nhiệt độ thấp
Chu kỳ nhiệt
Phơi nhiễm nhiệt ẩm
Lão hóa tăng tốc
Đánh giá độ tin cậy
Đối với thử nghiệm chu kỳ nhiệt PCB, việc kiểm tra thường tập trung vào ứng suất giãn nở nhiệt, hiệu suất mối hàn và tính liên tục về điện sau các lần chuyển đổi nhiệt độ lặp đi lặp lại.
Đối với kiểm tra độ tin cậy của chất bán dẫn, các kỹ sư có thể kết hợp phơi nhiễm môi trường với các phép đo điện để xác minh các thông số như dòng rò, điện trở và độ ổn định chức năng.
Các ứng dụng điện tử khác nhau đòi hỏi cấu hình buồng khác nhau. Việc chỉ lựa chọn thiết bị dựa trên phạm vi nhiệt độ có thể dẫn đến hiệu suất thử nghiệm không đủ.
Thông số kỹ thuật |
Buồng nhiệt |
Buồng chu kỳ nhiệt |
Buồng điện tử tùy chỉnh |
Phạm vi nhiệt độ |
-70°C đến +180°C |
-70°C đến +180°C |
Tùy chỉnh |
Phạm vi độ ẩm |
Tùy chọn |
Tùy chọn |
Tùy chỉnh |
Thể tích buồng |
Nhỏ đến trung bình |
Nhỏ đến trung bình |
Tùy chỉnh |
Tốc độ thay đổi nhiệt độ |
Thay đổi nhiệt độ có thể lập trình tiêu chuẩn |
Chuyển tiếp nhiệt độ nhanh |
Tùy chỉnh |
Luồng khí |
Tuần hoàn đều cho thử nghiệm ổn định |
Tối ưu cho các chuyển tiếp nhiệt lặp lại |
Thiết kế luồng khí dành riêng cho ứng dụng |
Tải nhiệt mẫu |
Thấp đến trung bình |
Trung bình |
Trung bình đến cao |
Cấu hình an toàn |
Bảo vệ quá nhiệt và báo động |
Hệ thống giám sát và bảo vệ tiên tiến |
Chức năng an toàn tùy chỉnh |
Tiêu chuẩn áp dụng |
IEC 60068, JEDEC, IPC |
IEC 60068-2-14, JEDEC JESD22, IPC |
Tiêu chuẩn riêng của từng ngành |

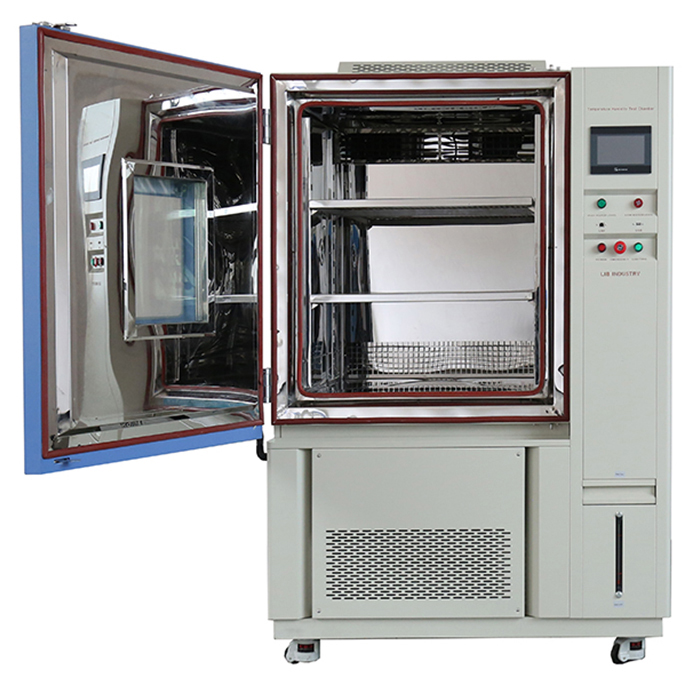

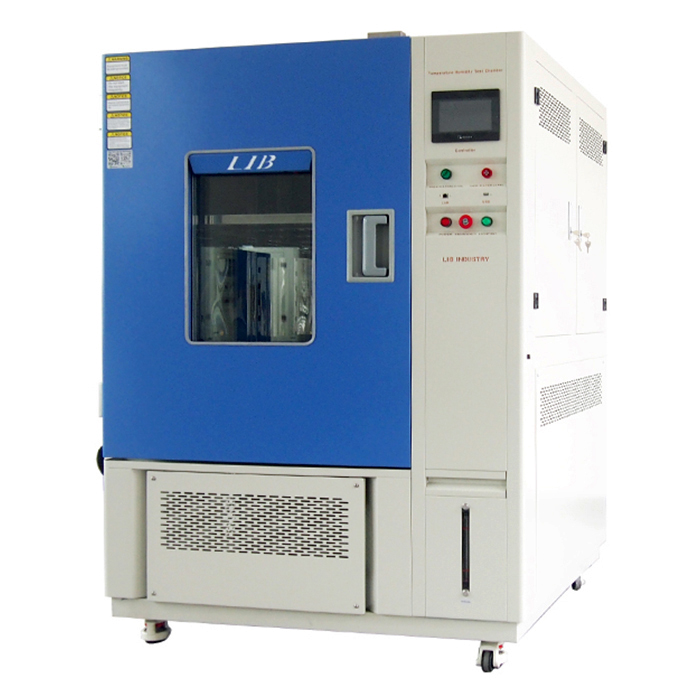

MộtBuồng nhiệtđược thiết kế để tiếp xúc nhiệt độ có kiểm soát và thử nghiệm độ tin cậy môi trường cho các linh kiện điện tử. Nó thường được sử dụng cho lưu trữ ở nhiệt độ cao, thử nghiệm ở nhiệt độ thấp, lão hóa nhiệt và đánh giá chung cho chất bán dẫn, PCB, đầu nối và cụm lắp ráp điện tử.
MộtBuồng chu kỳ nhiệtđược thiết kế để chuyển đổi nhiệt độ lặp lại và phù hợp hơn cho các ứng dụng liên quan đến mỏi nhiệt, bao gồm cụm PCB, gói bán dẫn và đầu nối điện tử.
Các cụm lắp ráp điện tử, bộ vi xử lý và linh kiện nguồn có thể sinh nhiệt trong quá trình vận hành. Nếu không tính đến sự sinh nhiệt, buồng có thể không duy trì được các điều kiện thử nghiệm chính xác.
Buồng quá nhỏ có thể hạn chế luồng khí và tạo ra sự chênh lệch nhiệt độ. Buồng được chọn phải cung cấp đủ không gian để luân chuyển không khí thích hợp, đặt cảm biến và các nhu cầu thử nghiệm trong tương lai.
Cảm biến phải đại diện cho điều kiện thực tế của mẫu. Việc lắp đặt cảm biến quá gần cửa thoát khí, tường buồng hoặc các bộ phận gia nhiệt có thể dẫn đến kết quả không chính xác.
Một bộ điều khiển hiển thị giá trị nhiệt độ chính xác không có nghĩa là toàn bộ không gian buồng có cùng độ chính xác. Cũng nên xem xét đến độ đồng đều nhiệt độ, dao động và thời gian phục hồi.
Đối với các ứng dụng chu kỳ nhiệt, tốc độ gia nhiệt và làm mát ảnh hưởng trực tiếp đến kết quả thử nghiệm. Chỉ phạm vi nhiệt độ không thể xác định liệu buồng có đáp ứng các yêu cầu về độ tin cậy hay không.
Trước khi mua buồng môi trường, người dùng nên xác nhận:
Nguồn điện
Yêu cầu thông gió
Không gian phòng thí nghiệm
Điều kiện thoát nước
Khoảng hở bảo trì
Phù hợp cho:
Mẫu bán dẫn
Kiểm tra IC
Cụm PCB nhỏ
Nghiên cứu trong phòng thí nghiệm
Các buồng để bàn cung cấp khả năng kiểm soát nhiệt độ nhỏ gọn và chính xác cho việc phát triển và xác minh linh kiện.
Phù hợp cho:
Cụm lắp ráp điện tử
Kiểm tra đầu nối
Đánh giá độ tin cậy
Các buồng cửa trước cung cấp khả năng truy cập dễ dàng cho các phòng thí nghiệm kỹ thuật thực hiện các thử nghiệm môi trường lặp đi lặp lại.
Phù hợp cho:
Hệ thống điện tử lớn
Thiết bị công nghiệp
Cụm thiết bị truyền thông
Các buồng walk-in cung cấp không gian đủ cho các sản phẩm quá khổ không thể đặt vừa trong thiết bị phòng thí nghiệm tiêu chuẩn.
Phù hợp cho:
Gói bán dẫn
Cụm PCB
Kiểm tra độ tin cậy đầu nối
Buồng sốc nhiệtđánh giá khả năng chống lại sự thay đổi nhiệt độ nhanh chóng và xác định các điểm yếu do sự khác biệt về giãn nở vật liệu.
Phù hợp cho:
Đầu nối điện tử
Vỏ kim loại
Lớp phủ bảo vệ
Thử nghiệm phun muối đánh giá khả năng chống ăn mòn trong môi trường ẩm và khắc nghiệt.
Phù hợp cho:
Thiết bị điện tử ngoài trời
Vỏ thiết bị
Hệ thống công nghiệp
Các buồng IP xác minh khả năng bảo vệ chống bụi và nước xâm nhập theo yêu cầu IEC 60529.
Phù hợp cho:
Hệ thống điện tử công suất cao
Cấu hình nhiệt độ đặc biệt
Kiểm tra độ tin cậy phức tạp
Các buồng tùy chỉnh có thể tích hợp các đồ gá đặc biệt, hệ thống giám sát và các chức năng dành riêng cho ứng dụng.
Buồng nhiệt phù hợp cho việc phơi nhiễm nhiệt liên tục, trong khi buồng chu kỳ nhiệt được khuyến nghị cho các thay đổi nhiệt độ lặp lại và kiểm tra độ tin cậy bán dẫn tăng tốc. Lựa chọn cuối cùng phụ thuộc vào loại thiết bị, cấu hình nhiệt độ và tiêu chuẩn đánh giá.
Thử nghiệm nhiệt độ đánh giá hiệu suất sản phẩm trong điều kiện ổn định, trong khi chu kỳ nhiệt thay đổi liên tục giữa nhiệt độ cao và thấp để mô phỏng ứng suất nhiệt và xác định các hư hỏng liên quan đến mỏi.
Thời lượng thử nghiệm phụ thuộc vào tiêu chuẩn đã chọn, phạm vi nhiệt độ, số chu kỳ và yêu cầu của sản phẩm. Một số chương trình đánh giá yêu cầu hàng trăm chu kỳ, trong khi các thử nghiệm độ tin cậy tăng tốc có thể bao gồm hàng nghìn lần chuyển đổi nhiệt độ.
Kích thước buồng phù hợp phụ thuộc vào kích thước mẫu, số lượng, yêu cầu luồng khí và sự sinh nhiệt. Cần chừa đủ không gian xung quanh mẫu để duy trì phân bố nhiệt độ đồng đều.
Có. Một buồng môi trường được cấu hình đúng cách có thể thử nghiệm các linh kiện điện tử khác nhau, nhưng phạm vi nhiệt độ, tốc độ thay đổi, dung tích buồng và đồ gá phải phù hợp với từng ứng dụng.
Một RFQ nên bao gồm kích thước mẫu, tiêu chuẩn thử nghiệm, phạm vi nhiệt độ, yêu cầu chu kỳ, điều kiện độ ẩm, tải nhiệt, yêu cầu giám sát và điều kiện lắp đặt.
Việc chọn buồng phù hợp đòi hỏi phải đánh giá loại sản phẩm, mục tiêu thử nghiệm, tiêu chuẩn áp dụng, kích thước mẫu, tốc độ thay đổi nhiệt độ và các yêu cầu thử nghiệm trong tương lai. Việc xem xét thông số kỹ thuật chi tiết giúp đảm bảo kết quả chính xác và có thể lặp lại.
