Các phương pháp sốc nhiệt độ cho buồng thử nghiệm sốc nhiệt là gì?

May 30 2024

Table of Content [Hide]

MộtBuồng sốc nhiệtĐược sử dụng để kiểm tra khả năng chịu được môi trường nhiệt độ cực cao và thấp của sản phẩm và nhanh chóng quan sát các thay đổi hóa học hoặc vật lý gây ra bởi sự giãn nở nhiệt và co lại của mẫu thử.

Để đáp ứng các nhu cầu thị trường khác nhau, buồng thử nghiệm sốc nhiệt có thể được phân loại thành ba loại sau dựa trên phương pháp sốc nhiệt độ được sử dụng:

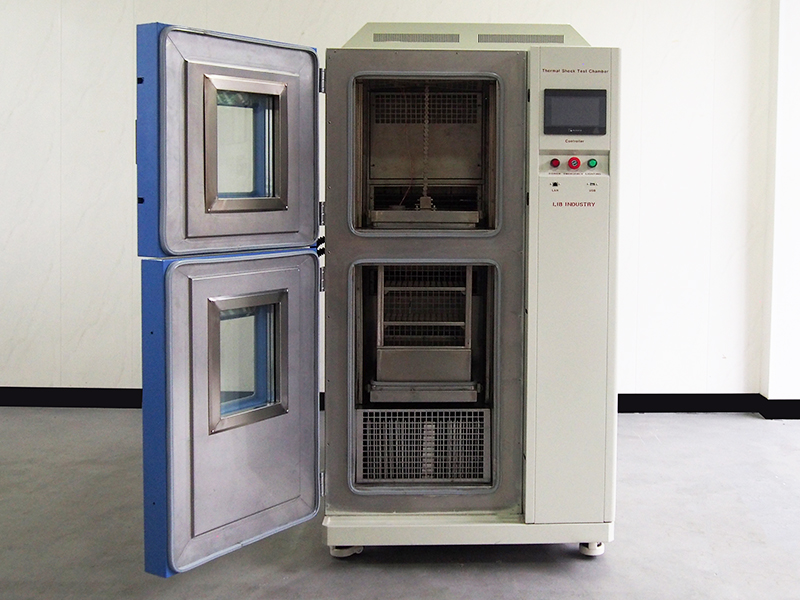

Buồng thử nghiệm sốc nhiệt không khí loại 2 vùng

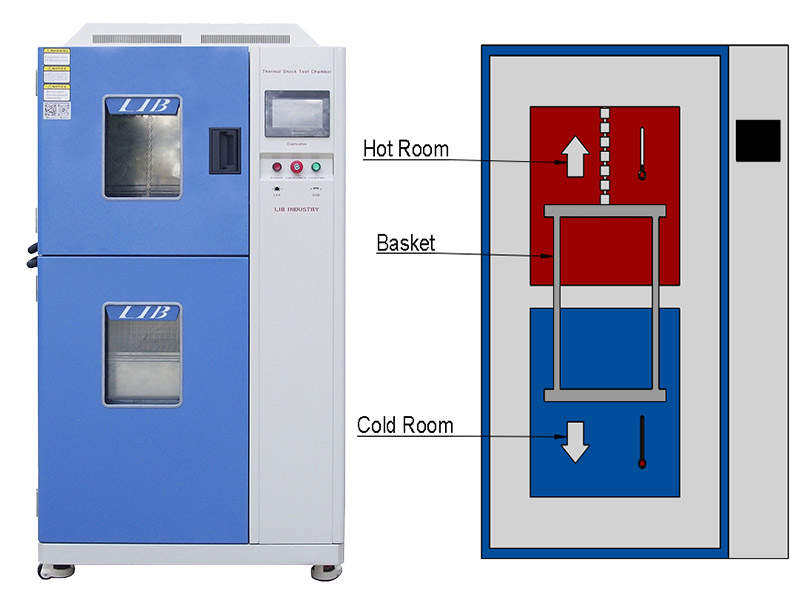

Phương pháp hai vùng: buồng thử nghiệm sốc nhiệt được chia thành hai phần: buồng nhiệt độ cao và buồng nhiệt độ thấp, được kết nối thông qua giỏ treo hoặc đường ray và các thiết bị khác ở giữa, để chuyển Mẫu nhanh chóng. Giỏ treo buồng thử nghiệm sốc nhiệt hai vùng LIB có thể di chuyển để đạt được sự chuyển đổi nhiệt độ trong vòng ba giây. Nhiệt độ của buồng nhiệt độ cao có thể đạt tới 220 ℃, và buồng nhiệt độ thấp có thể đạt tới-75 ℃.

Phương pháp thử: Mẫu đầu tiên phải chịu môi trường nhiệt độ cao trong buồng nhiệt độ cao trong một khoảng thời gian nhất định, chẳng hạn như ở 150 ° C trong 1 giờ, và sau đó nhanh chóng chuyển đến buồng nhiệt độ thấp, đặt trong môi trường nhiệt độ thấp-40 ° C trong 1 giờ, Để nó có thể chịu được sự thay đổi nhiệt độ mạnh mẽ từ nhiệt độ cao sang nhiệt độ thấp trong một thời gian ngắn và ngược lại.

Ví dụ, thử nghiệm chip của các sản phẩm điện tử, sau khi chạy trong môi trường nhiệt độ cao trong một khoảng thời gian, ngay lập tức đi vào môi trường nhiệt độ thấp, có thể phát hiện sự ổn định của chip khi nhiệt độ thay đổi, để xem liệu sẽ có ngắn mạch, mạch hở hoặc trôi thông số hiệu suất và các vấn đề khác. Thời gian chuyển đổi nhiệt độ của phương pháp hai vùng được đo bằng giây và có thể nhận ra sốc nhiệt độ nhanh chóng, nhưng sự thay đổi nhiệt độ mạnh mẽ và khắc nghiệt hơn.

Mô hình		TS-162	TS-340
Kích thước bên trong (mm)		300300250	450450360
Kích thước tổng thể (mm)		15608701545	171010201845
Khối lượng nội thất (mm)		22L	72L
Tải trọng		20kg	30kg
Phòng Nhiệt trước	Nhiệt độ giới hạn trên	220 ℃
	Thời gian làm nóng	Môi trường xung quanh ~ 200 ℃, trong vòng 30 phút
Phòng làm mát trước	Nhiệt độ giới hạn dưới	-75oC
	Thời gian làm mát	Môi trường xung quanh ~-70oC, trong vòng 30 phút
Phòng thử nghiệm	Phạm vi tiếp xúc với nhiệt độ cao	Môi trường xung quanh 20 ~ 200 ° C
	Phạm vi tiếp xúc nhiệt độ thấp	-65 ~ -5 ° C
Biến động nhiệt độ		≤ ± 0.5 ℃
Độ lệch nhiệt độ		≤ ± 3oC
Thời gian phục hồi nhiệt độ		Trong vòng 5 phút

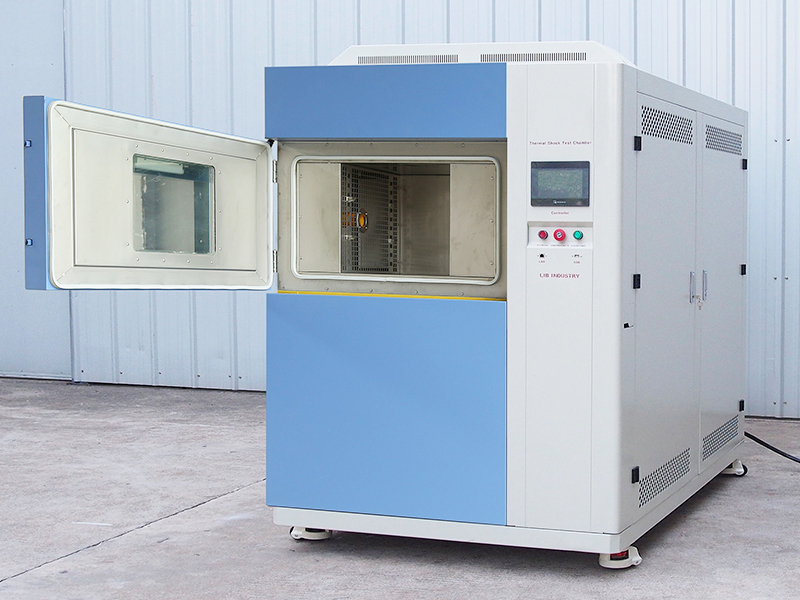

Buồng thử nghiệm sốc nhiệt 3 vùng

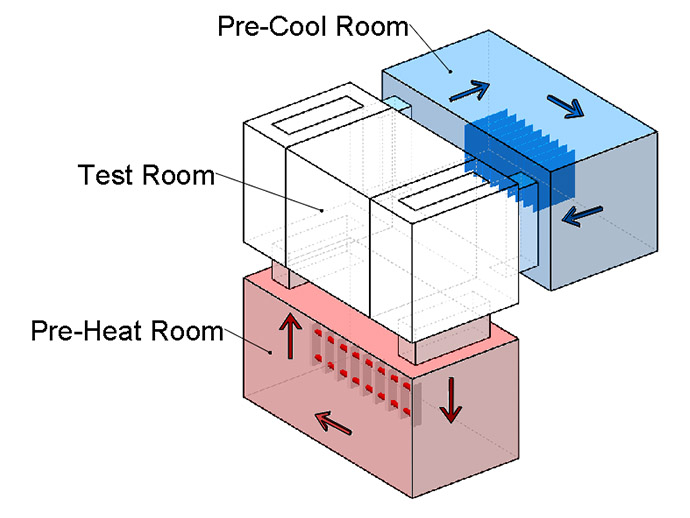

Phương pháp ba vùng: Tinh tế hơn phương pháp hai vùng. Ngoài các buồng nhiệt độ cao và nhiệt độ thấp, còn có một buồng nhiệt độ bình thường như một quá trình chuyển đổi, lưu thông không khí nóng và lạnh thông qua các bộ giảm chấn khí nén ở bên trái và bên phải. Mẫu được giữ nguyên trong buồng nhiệt độ phòng, và không khí lạnh và nóng được lưu thông để nhận ra thử nghiệm sốc nóng và lạnh. Không giống như loại hai vùng, Vì mẫu tĩnh ở nhiệt độ phòng, việc lưu thông không khí nóng và lạnh mất một thời gian nhất định để tăng hoặc giảm nhiệt độ, vì vậy, sự thay đổi nhiệt độ của mẫu không quá mạnh mẽ và khắc nghiệt. Đường cong nhiệt độ của nó tương đối bằng phẳng.


Mô hình		3ts-100	3ts-210
Kích thước bên trong (mm)		500500400	700600500
Kích thước tổng thể (mm)		115019502100	135021002200
Công suất nội thất		100L	210L
Tải trọng		10kg	15kg
Phòng Nhiệt trước	Nhiệt độ giới hạn trên	220 ℃
	Thời gian làm nóng	Môi trường xung quanh ~ 200 ℃, trong vòng 30 phút
Phòng làm mát trước	Nhiệt độ giới hạn dưới	-70oC
	Thời gian làm mát	Môi trường xung quanh ~-70oC, trong vòng 30 phút
Phòng thử nghiệm	Phạm vi tiếp xúc với nhiệt độ cao	Môi trường xung quanh 20oC ~ 200 ℃
	Phạm vi tiếp xúc nhiệt độ thấp	-65 ~ -5 ℃
Nhiệt độ Dao động		≤ ± 0.5 ℃
Độ lệch nhiệt độ		≤ ± 3oC
Thời gian phục hồi nhiệt độ		Trong vòng 5 phút

Buồng thử nghiệm sốc nhiệt chất lỏng

Phương pháp môi trường lỏng: chất lỏng ở các nhiệt độ khác nhau được sử dụng làm môi trường truyền nhiệt. Nhiệt độ của bình chứa chất lỏng nhiệt độ cao có thể đạt tới 150 ℃, và bình chứa chất lỏng nhiệt độ thấp có thể đạt tới-80 ℃. Sau khi mẫu được ngâm trong chất lỏng nhiệt độ cao trong một khoảng thời gian, chẳng hạn như 30 phút, nó nhanh chóng được chuyển sang chất lỏng đông lạnh, nơi nó được để trong 30 phút.

Ưu điểm của phương pháp này là tốc độ truyền nhiệt độ nhanh, độ đồng đều tốt, phù hợp với sự thay đổi nhiệt độ của mẫu nhỏ và nhạy cảm, giống như một số cảm biến nhỏ chính xác, thông qua cú sốc nhiệt nhanh chóng của môi trường chất lỏng, có thể nhanh chóng phát hiện sự thay đổi độ chính xác đo của nó khi nhiệt độ thay đổi. Tuy nhiên, phương pháp Liquid Medium cần xem xét tính tương thích của chất lỏng và độ sạch của mẫu.

Các phương pháp sốc nhiệt độ khác nhau có những ưu điểm và nhược điểm và phạm vi áp dụng của chúng. Trong các ứng dụng thực tế, các phương pháp sốc nhiệt thích hợp nên được lựa chọn theo đặc tính của sản phẩm hoặc vật liệu cần thử nghiệm, tiêu chuẩn ngành và mục đích nghiên cứu, để đảm bảo tính chính xác và hiệu quả của kết quả kiểm tra và hỗ trợ mạnh mẽ cho việc cải thiện chất lượng sản phẩm và tối ưu hóa hiệu suất vật liệu.

Buồng thử nghiệm sốc nhiệt của công ty LIB, một phạm vi hoàn chỉnh, hai hộp, ba hộp tùy chọn, tác động không khí nóng và lạnh, tác động từ chất lỏng đến chất lỏng, tác động từ không khí đến chất lỏng, tất cả các loại buồng thử nghiệm tác động có thể được tùy chỉnh để đáp ứng các yêu cầu khác nhau của bạn để kiểm tra sốc nhiệt. Hệ thống kiểm soát nhiệt độ chính xác và thiết bị chuyển đổi hiệu quả giúp nhận ra sự chuyển mẫu nhanh chóng ở các vùng nhiệt độ khác nhau và vật liệu cách nhiệt chất lượng cao không chỉ tiết kiệm năng lượng và giảm tiêu thụ, nhưng cũng cung cấp một môi trường ổn định cho thử nghiệm.

Chọn buồng thử nghiệm sốc nhiệt LIB là để bảo vệ chất lượng sản phẩm của bạn. Liên hệ với chúng tôi ngay bây giờInquiry@libtestchamber.com, Đội ngũ của chúng tôi sẽ cung cấp cho bạn giải pháp chuyên nghiệp nhất và báo giá tốt nhất.
