CáiBuồng rungLà sự tổng hợp của ba lượng rung nhiệt độ và độ ẩm, đề cập đến thử nghiệm Ba ứng suất môi trường của rung độ ẩm nhiệt độ toàn diện. Nó có thể được sử dụng để đánh giá khả năng thích ứng của sản phẩm trong môi trường nhiệt độ, độ ẩm và độ rung.
So với hiệu quả của một yếu tố duy nhất, nó có thể phản ánh chân thực hơn khả năng thích ứng của các sản phẩm điện và điện tử với nhiệt độ, độ ẩm và độ rung thay đổi môi trường phức tạp trong vận chuyển và sử dụng thực tế, và phơi bày lỗi sản phẩm, đây là một thử nghiệm thiết yếu và quan trọng có nghĩa là cho toàn bộ quá trình phát triển sản phẩm mới, Thử nghiệm nguyên mẫu và kiểm tra chất lượng sản phẩm.

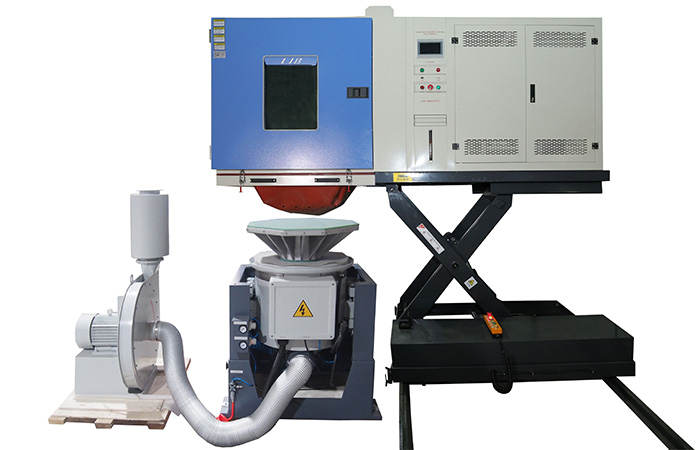

Buồng kiểm tra nhiệt độ và độ ẩm, bệ nâng, tấm mù để kiểm tra nhiệt độ và độ ẩm, tấm mù với vải PU, khung hỗ trợ, Bàn lắc ngang và dọc, bộ khuếch đại công suất, máy tính, bộ làm mát, v. v. ở đây chúng tôi không Mô tả nội dung của buồng nhiệt độ và độ ẩm, Chủ yếu giải thích bảng rung và nguyên lý rung của nó.
Hệ thống rung chủ yếu được làm bằng
Thành phần cốt lõi tạo ra rung động, được chia thành bàn Lắc dọc và bàn lắc ngang, thường bao gồm bàn, Máy kích thích rung, cơ chế dẫn hướng, lò xo hỗ trợ, v. v.
Bàn là nền tảng để mẫu thử nghiệm, Exciter là nguồn điện tạo ra rung động, cơ chế dẫn hướng đảm bảo độ chính xác của hướng rung, và lò xo hỗ trợ hoạt động như một bộ đệm và hỗ trợ.
Được sử dụng để điều khiển tần số rung, biên độ và hướng của bảng rung.
Hệ thống điều khiển có thể kiểm soát các đặc tính rung của máy lắc bằng cách điều chỉnh các thông số đầu ra của máy lắc, chẳng hạn như tần số, biên độ và pha.
Được sử dụng để phát hiện các thông số rung của máy lắc, chẳng hạn như gia tốc, tốc độ, độ dịch chuyển, v. v.
Cảm biến truyền tín hiệu rung được phát hiện đến hệ thống điều khiển, và hệ thống điều khiển tự động điều chỉnh công suất đầu ra của bảng rung theo sự khác biệt giữa các thông số rung đã đặt và các thông số rung thực tế để đạt được điều khiển rung chính xác.
Cả rung ngang và rung dọc của buồng kiểm tra độ rung nhiệt độ và độ ẩm đều cần bố trí Exciter. Đối với rung ngang, Máy LắC thường được gắn ở bên cạnh hoặc dưới cùng của máy lắc và làm cho bàn rung theo chiều ngang bằng cách tạo ra một lực theo hướng ngang. Đối với rung dọc, Máy LắC thường được gắn ở dưới cùng hoặc trên cùng của máy lắc và làm cho bàn rung theo chiều dọc bằng cách tạo ra một lực theo hướng thẳng đứng.
Dành cho thiết kế cơ chế dẫn hướng. Để đảm bảo độ chính xác hướng của rung ngang, cơ chế dẫn thường ở dạng thanh dẫn hướng tuyến tính, thanh trượt hoặc con lăn. Để đạt được độ rung dọc, cần điều chỉnh độ cứng và tải trước của lò xo hỗ trợ.
Nói Tóm lại, buồng kiểm tra độ rung nhiệt độ và độ ẩm có thể nhận ra điều khiển độc lập và mô phỏng chính xác rung ngang và rung dọc thông qua thiết kế hợp lý của cấu trúc bàn lắc, lựa chọn kích thích thích hợp và cơ cấu dẫn hướng, và điều chỉnh chính xác các thông số rung thông qua hệ thống điều khiển, Cung cấp hỗ trợ mạnh mẽ cho việc kiểm tra độ tin cậy của sản phẩm.

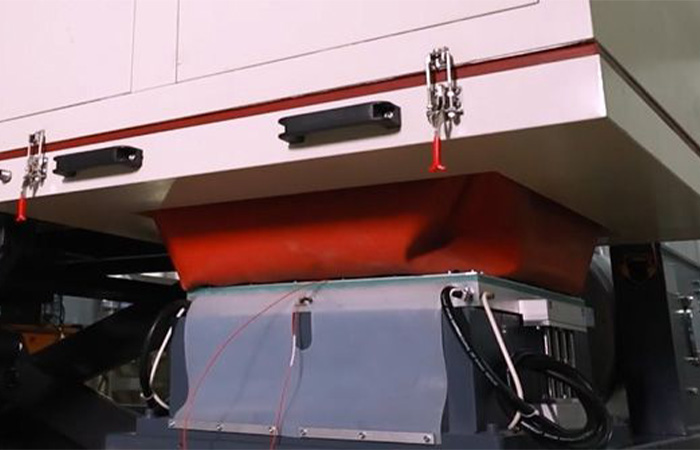

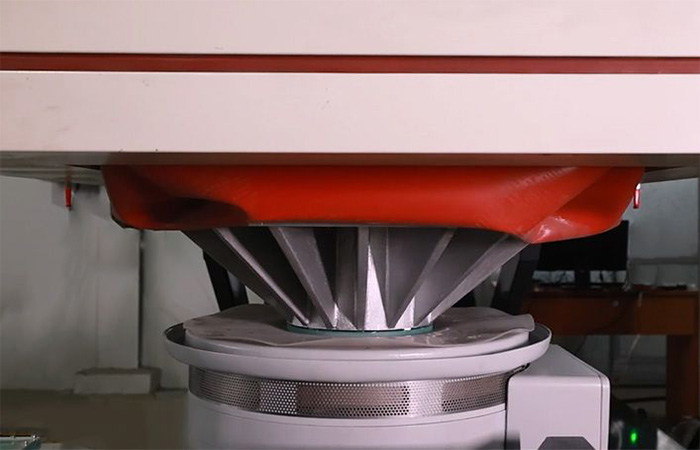

Trong hai tấm mù, một tấm được thiết kế đặc biệt để kiểm tra độ rung, tấm mù này với vải PU. Vải PU được trang bị các lỗ đục lỗ, và việc đục lỗ phù hợp với việc đục lỗ của bàn rung, và chức năng chính của nó là cố định bộ phận thử nghiệm. Vì tấm mù có trọng lượng nhất định, Nó cũng được trang bị khung hỗ trợ. Một mặt, khung Hỗ trợ có thể hỗ trợ tấm mù, và Mặt khác, nó cũng cung cấp sự tiện lợi cho việc thay thế tấm mùE.
Nguyên lý điều khiển của bảng rung như sau: Bộ điều khiển rung gửi tín hiệu điện truyền động công suất thấp đều đến Bộ khuếch đại công suất. Bộ khuếch đại công suất khuếch đại tín hiệu điện truyền động công suất thấp nhận được và cung cấp nó cho cuộn dây truyền động của máy lắc, do đó đẩy cuộn dây truyền động của máy lắc để di chuyển. Cảm biến gia tốc chịu trách nhiệm thu thập tín hiệu rung và truyền tín hiệu rung được thu thập đến bộ điều khiển rung. Bộ điều khiển rung điều chỉnh tín hiệu điện nhận được trong thời gian thực và sau đó gửi nó trở lại Bộ khuếch đại công suất để đạt được điều khiển phản hồi vòng kín.

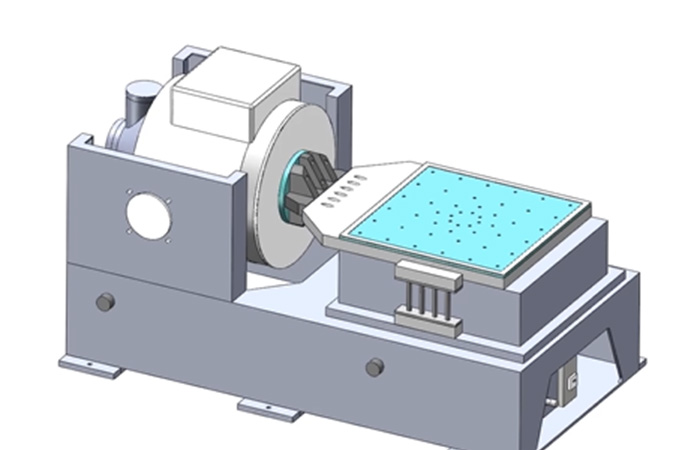

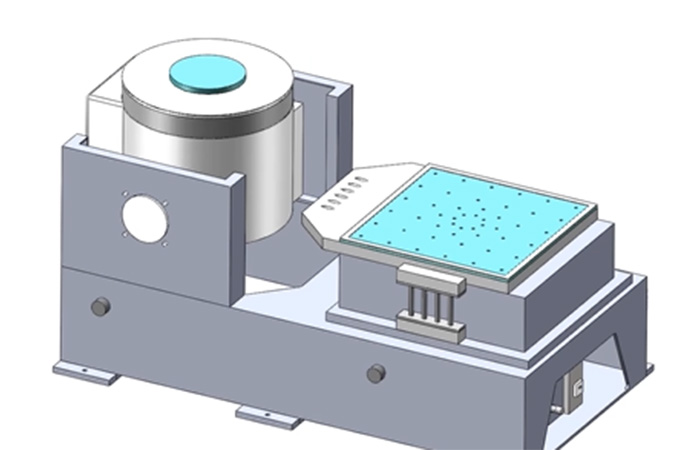

Đối với thân Bàn lắc, khi thực hiện kiểm tra độ rung dọc, bộ phận thử nghiệm được đưa vào buồng thử nghiệm, sau đó buồng nhiệt độ và độ ẩm được di chuyển trực tiếp, và phần thử nghiệm được đặt trên bàn rung dọc, để phần thử nghiệm có thể được đáp lại theo hướng thẳng đứng. Trong Thử nghiệm rung ngang, trước tiên cần tháo bảng rung dọc,
Sau đó, Đầu kết nối được đặt lên, và thân bàn lắc được xoay sao cho đầu kết nối được căn chỉnh với bàn rung ngang. Cuối cùng, buồng thử nghiệm được di chuyển đến bề mặt của bàn rung ngang để phần thử nghiệm được đáp lại theo hướng ngang.
Nói Tóm lại, buồng kiểm tra độ rung nhiệt độ và độ ẩm có thể nhận ra điều khiển độc lập và mô phỏng chính xác rung ngang và rung dọc thông qua thiết kế hợp lý của cấu trúc bàn lắc, lựa chọn kích thích thích hợp và cơ cấu dẫn hướng, và điều chỉnh chính xác các thông số rung thông qua hệ thống điều khiển, Cung cấp hỗ trợ mạnh mẽ cho việc kiểm tra độ tin cậy của sản phẩm.
