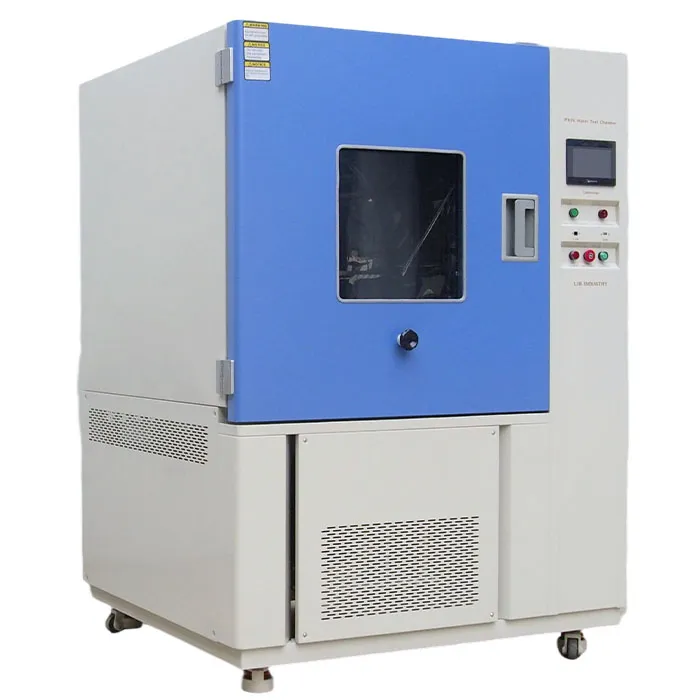

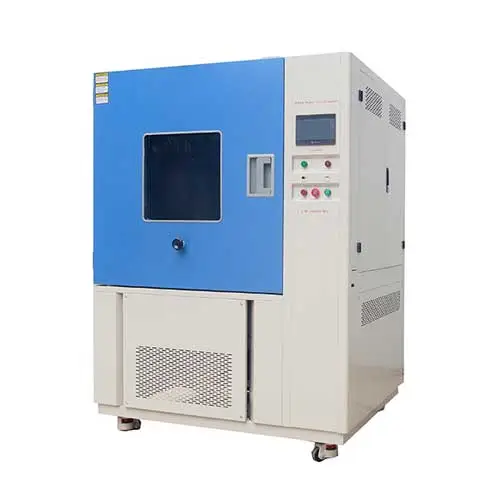

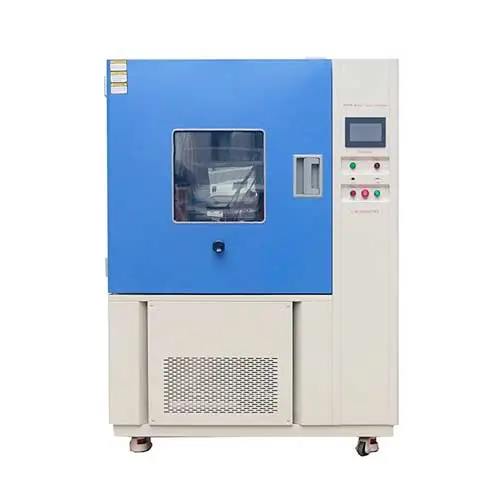

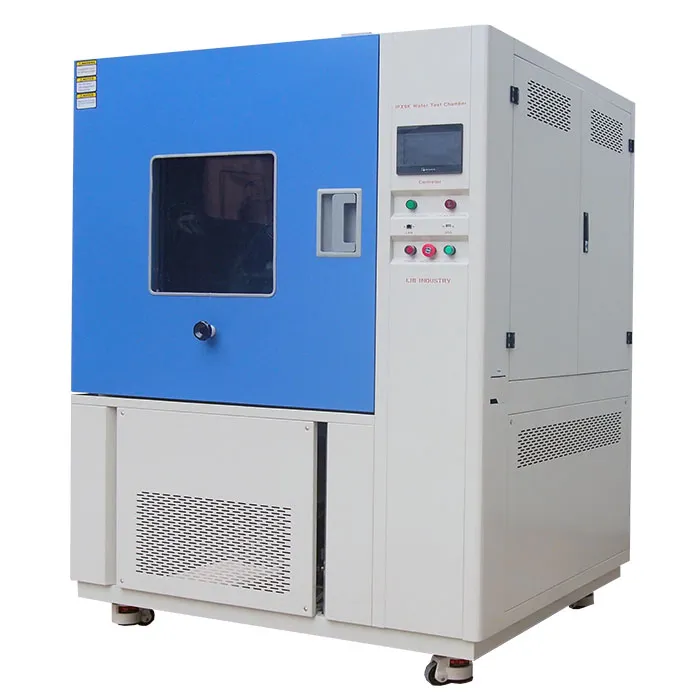

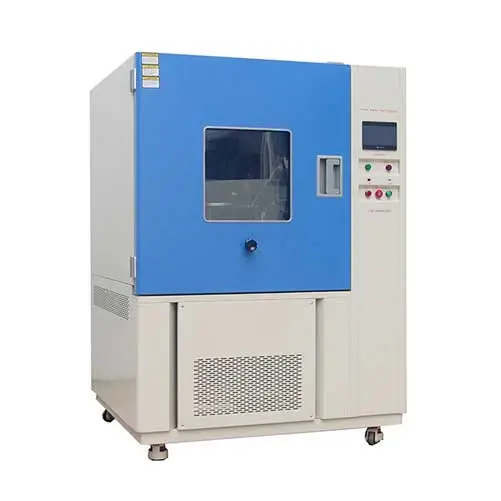

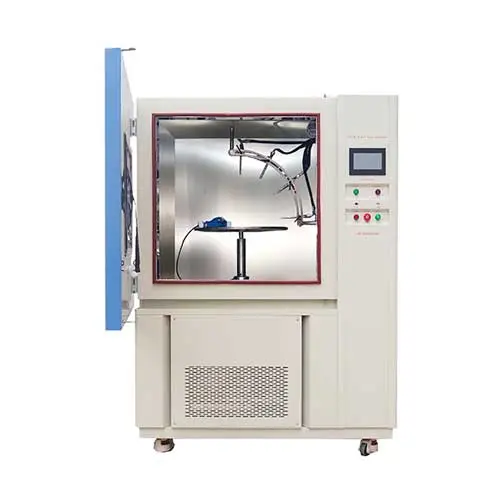

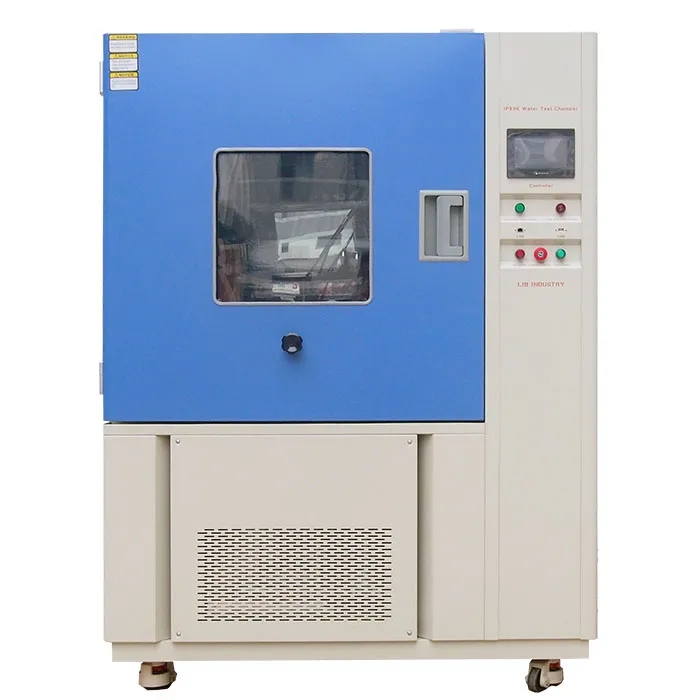

Thiết bị kiểm tra ipx9k

Name: Thiết bị kiểm tra ipx9k
Brand: Xi'an LIB Environmental Simulation Industry

So với thiết bị kiểm tra chống nước thông thường, thử nghiệm ipx9k tập trung vàoChống sốc nước trong thế giới thực, Công nghiệp LIBThiết bị kiểm tra ipx9k là buồng thử nghiệm môi trường mô phỏng nhiệt độ cao và phun áp suất cao để kiểm tra độ chống thấm của dut. Ipx9k là đánh giá cao nhất hiện có để bảo vệ chống xâm nhập nước. Có nhiều mẫu mã và kích cỡ để lựa chọn, và cũng có thể được tùy chỉnh theo nhu cầu đặc biệt của khách hàng. Cung cấp phòng thí nghiệm IP mới toàn diện cho khách hàng.

Nó đặc biệt phù hợp với các sản phẩm phải chịu đượcLàm sạch nước nóng áp suất cao, tác động của mưa ngoài trời và môi trường dịch vụ khắc nghiệt, Chẳng hạn như linh kiện ô tô, thiết bị điện tử ngoài trời và vỏ điện kín.

Bảo hành 3 năm, dịch vụ trọn đời. LIB sẽ hộ tống các bài kiểm tra của bạn. Chào mừng bạn đến liên hệ với chúng tôi để được báo giá.

Mẫu: R9K-600, R9K-1200, R9K-1900

Tiêu chuẩn: ISO 20653, IEC 60529, UL 50e, UL 1598, UL 153, ul1573, UL 60950-1, ipx9k

Tính năng và lợi ích của thiết bị kiểm tra ipx9k

1. Một sự kết hợp của nhiệt, nước xâm nhập và áp suất cao được sử dụng để đo lường ảnh hưởng của sự xuống cấp trên con dấu, đầu nối, dây điện và thiết bị lắp đặt. Hệ thống cung cấpÁp lực nước lên đến 8000-10000 kPa,Nhiệt độ phun có thể điều chỉnh lên đến 88 ° C, VàBốn góc phun cố định (0 °, 30 °, 60 °, 90 °)Để mô phỏng các điều kiện làm sạch và vận hành cực kỳ thực tế.

2. Hiệu suất bịt kín tốt, và cần gạt nước được lắp đặt trên cửa để thuận tiện cho việc quan sát tình hình thử nghiệm. Buồng có tính năngCửa sổ quan sát kính cách nhiệt hai lớp, AnKhóa cửa điện từ, Và mộtCấu trúc niêm phong chịu áp suất cao, Đảm bảo áp suất bên trong ổn định và hoạt động an toàn trong quá trình thử nghiệm ipx9k liên tục.

3. Độ chính xác cao hơn: lỗ vòi phun sử dụng công nghệ xử lý laser, có độ chính xác cao hơn.Đầu phun thép không gỉ Ø 0.8mmĐược khoan bằng laser để duy trì độ chính xác kích thước nghiêm ngặt, hỗ trợ phân phối tia nước tuân thủ tạiThanh 80-100Và cải thiện độ lặp lại thử nghiệm.

4. Điều khiển áp suất dòng chảy Sử dụng van điện từ để điều khiển lưu lượng và áp suất, và đồng hồ đo lưu lượng kỹ thuật số cho biết lưu lượng. Hệ thống duy trì mộtTốc độ dòng nước 14-16 L/phútVới giám sát kỹ thuật số thời gian thực, cho phép điều chỉnh chính xác và kiểm soát ổn định trong toàn bộ chu kỳ thử nghiệm ipx9k.

Thông số kỹ thuật của thiết bị kiểm tra ipx9k

Mô hình	R9K-1200
Kích thước bên trong (mm)	100012001000
Kích thước tổng thể (mm)	125017002050
Khối lượng nội thất (L)	1200
Góc phun nước	0 °, 30 °, 60 °, 90 °
Nhiệt độ phun nước	Môi trường xung quanh ~ 88oC (có thể điều chỉnh)
Vòi phun	Bốn, 30 giây mỗi vị trí
Khoảng cách từ phun nước đến mẫu vật	10 ~ 15cm
Áp lực nước	8000-10000 kPa (có thể điều chỉnh)
Tốc độ dòng nước	14l-16l/PHÚT
Thử nghiệm tốc độ nền tảng	5 ± 1 r.p.m
Kiểm tra chiều cao nền tảng	200-400 nm (có thể điều chỉnh)
Kiểm tra đường kính nền tảng	600mm
Bộ phận làm nóng	Lò sưởi nichrome
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet
Khóa cửa	Khóa điện từ
Hệ thống cấp nước	Bể chứa nước; bơm tăng áp; cấp nước tự động; hệ thống lọc nước;
Thiết bị an toàn	Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ thiếu nước; chống rò rỉ đất; bảo vệ trình tự pha
Vật liệu ngoại thất	Tấm thép có lớp phủ bảo vệ
Vật liệu nội thất	Thép không gỉ SUS304
Cửa sổ quan sát	Kính cách nhiệt hai lớp có cần gạt nước

Ứng dụng buồng thử nghiệm ipx9k

Ipx9k là mức chống nước cao nhất hiện nay Tuân thủ tiêu chuẩn IEC60529, và phòng thử nghiệm ipx9k cũng có thể thực hiện các thử nghiệm theo tiêu chuẩn ISO 20653, DIN 40050-9, v. v.

Buồng thử nghiệm ipx9k được sử dụng rộng rãi trong ô tô, điện tử, hàng không vũ trụ, v. v., các sản phẩm của các lĩnh vực này cần phải trải qua thử nghiệm ipx9k để xác minh độ kín và bảo vệ của chúng trong điều kiện sốc nước áp suất cao. Khám pháThiết bị kiểm tra IPX4Để thử nghiệm cấp thấp hơn.

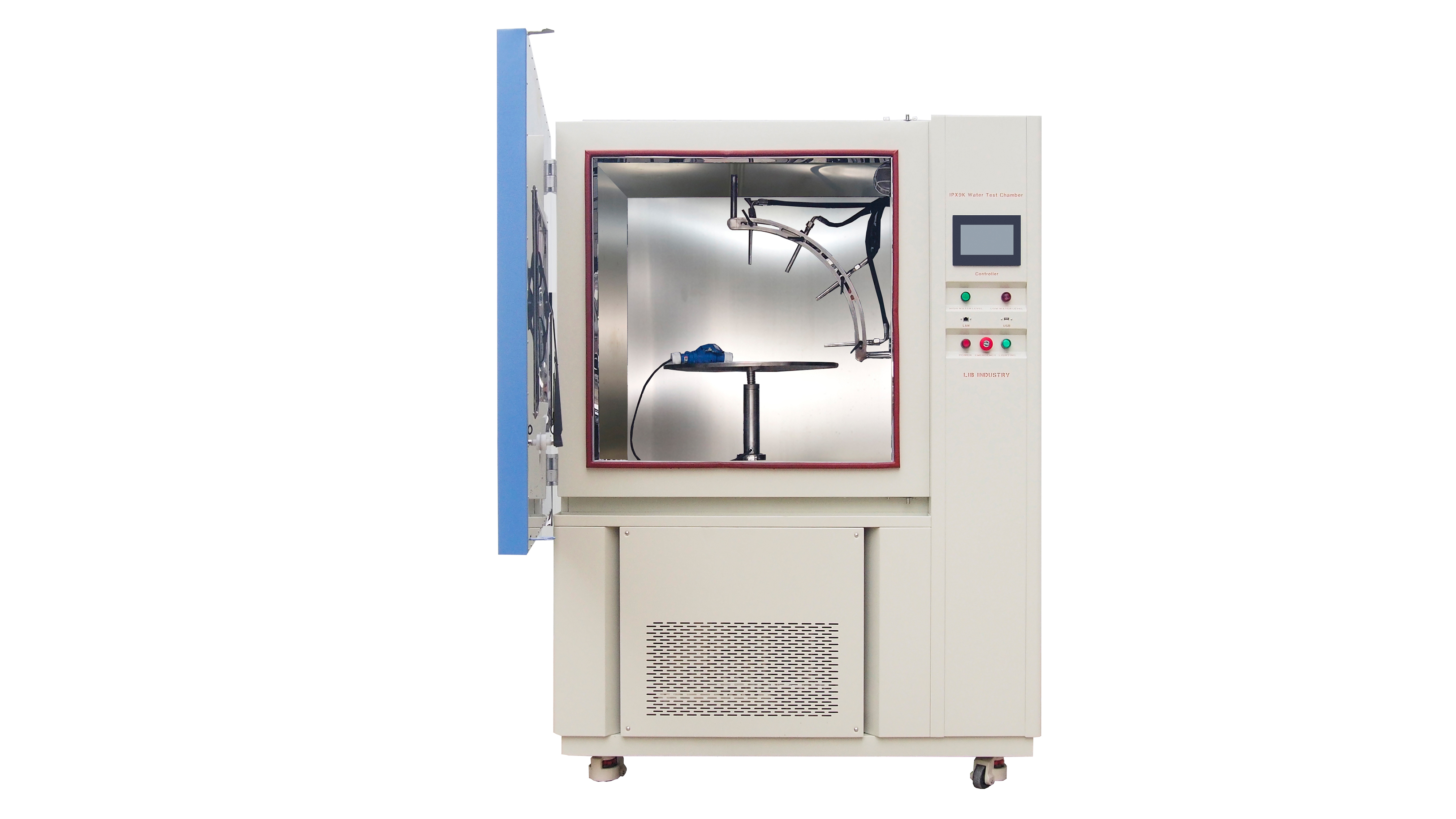

Chi tiết thiết bị kiểm tra ipx9k

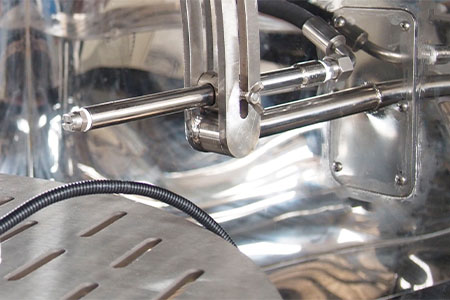

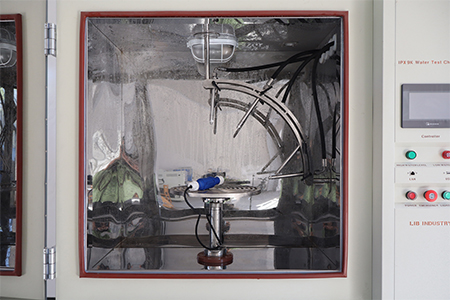

Phòng làm việc thử nghiệm bằng thép không gỉ cao áp	Đầu phun ipx9k áp suất cao Tuân thủ tiêu chuẩn
Thép không gỉ SUS304, buồng kín chống ăn mòn và đảm bảo độ bền trong điều kiện phun áp suất cao liên tục.	4 vòi phun bằng thép không gỉ chính xác (Ø 0.8mm) được đặt ở 0 °, 30 °, 60 ° và 90 °, cung cấp vòi phun nước ở thanh lên đến 80-100 Bar và 80 ℃.

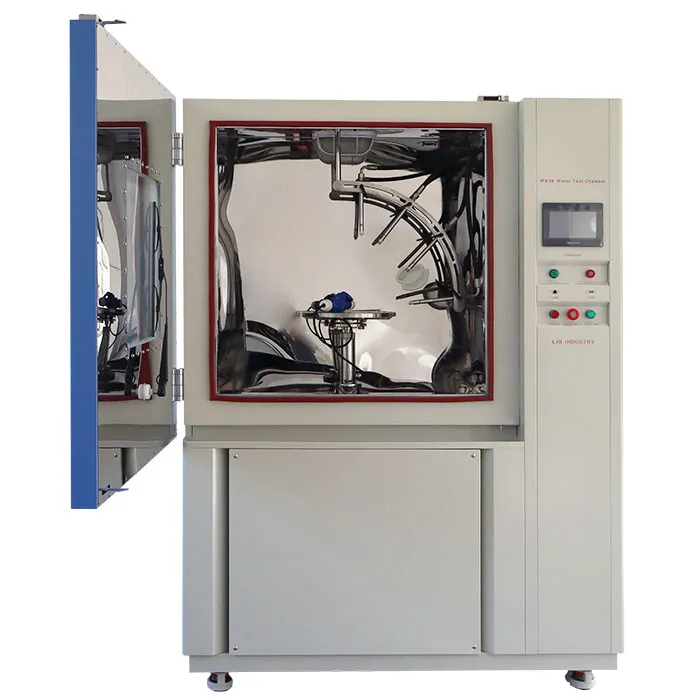

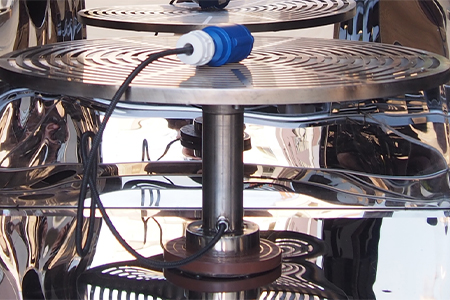

Hệ thống tuần hoàn và ổn định áp suất nước lọc	Bàn xoay thử nghiệm xoay với giao diện nguồn không thấm nước
Thiết kế vòng kín với khả năng lọc, duy trì áp suất và nhiệt độ nước ổn định để thử nghiệm ipx9k lặp lại.	Bệ xoay nặng với giao diện điện kín, cho phép kiểm tra mẫu vật an toàn trong quá trình quay.

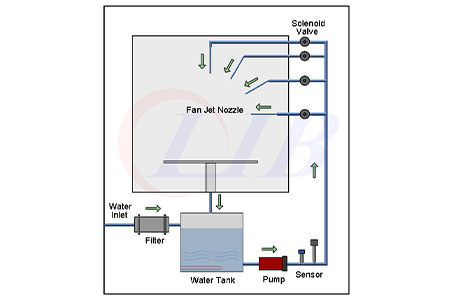

Nguyên lý làm việc của thiết bị kiểm tra ipx9k

Trước khi thử nghiệm, mẫu vật được đặt trên bàn xoay được thiết kế lỗ vít m6 có ốc vít để giữ mẫu vật. Khi khởi động thiết bị kiểm tra ipx9k, lưu lượng nước được điều khiển bằng đồng hồ đo áp suất và đồng hồ đo lưu lượng, một đầu nối nguồn chống nước trên bàn xoay sẽ cung cấp năng lượng cho thiết bị kiểm tra.

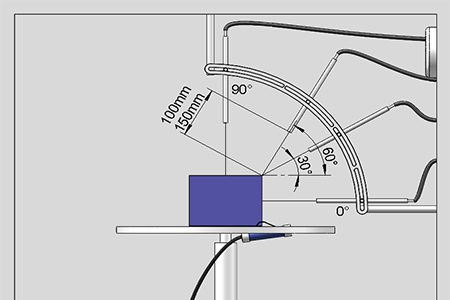

Nước được phun từ bốn góc 0 °, 30 °, 60 ° và 90 ° tương ứng trong 30 giây trong buồng thử nghiệm ipx9k. Và các thử nghiệm phun nước được thực hiện ở áp suất cao (8000-10000kpa), nhiệt độ cao (88 ° C) và tốc độ dòng nước 14-16l/phút, để kiểm tra khả năng chống thấm nước của sản phẩm.


Làm thế nào để chọn buồng thử nghiệm chống nước ipx9k thích hợp?

Theo kích thước và số lượng mẫu thử nghiệm, chọn kích thước thiết bị kiểm tra ipx9k phù hợp, Mẫu R9K-1200 với dung tích bên trong 1200L có thể đáp ứng hầu hết các mẫu thử nghiệm, trong khi đó bạn có thể tùy chỉnh bất kỳ kích thước nào.
Có khả năng thực hiện các thử nghiệm tiêu chuẩn có thẩm quyền: buồng hơi nước ipx9k tùy chọn có thể đáp ứng các tiêu chuẩn và mức độ bảo vệ khác, bao gồm ISO 20653, ipx1k đến ipx6k, IPX1 đến X8, SAE J 575, JIS D 0203, gmw16001, MIL STD 810 và hơn thế nữa.
Hệ thống tuần hoàn nước: một loạt các ống nước được bố trí trong Thiết bị lọc ipx9k để tạo thành một hệ thống tuần hoàn nước, giúp giảm đáng kể lượng nước tiêu thụ.

Các kỹ sư của ngành LIB có thể hỗ trợ lựa chọn hoặc tùy chỉnh giải pháp ipx9k phù hợp nhất dựa trên kích thước sản phẩm, tiêu chuẩn thử nghiệm và bố trí phòng thí nghiệm của bạn. để lại yêu cầu của bạn và các kỹ sư của chúng tôi sẽ đáp ứng với một đề xuất phù hợp trong vòng 1 ~ 3 giờ.
